6.2. 内置DevcieNet Master IO监测

6.2. 内置DevcieNet Master IO监测



可对内置DeviceNet Master的IO数据(FN信号)进行监测。



(1)    选择『[F1]: 服务』 → 『1: 监测』 → 『7: PLC Realy数据』项目。



输入选择『1: PLC X Realy(外部输入)』，输出选择 2: PLC Y Realy(外部输出)』。





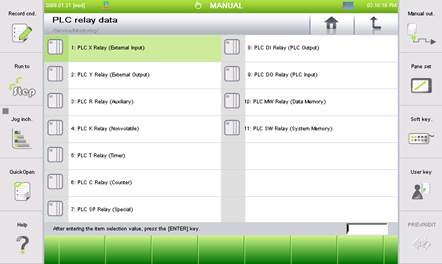

图 6.5 内置DeviceNet Master IO监测菜单



(2)    点击『[F1]: 节点状态』键即切换到内置DeviceNet Master 诊断画面。



点击『[F3]: X/Y』键即互换为输入数据或输出数据。



点击『[F4]: 查找』键即可监测特定Slave的IO数据。



点击『[F5]: 显示形式』键即变换数据显示形式。



『[F6]: Prev FN』监测之前节点号的Slave IO数据。



『[F7]: Next FN』监测下个节点号的Slave IO数据。

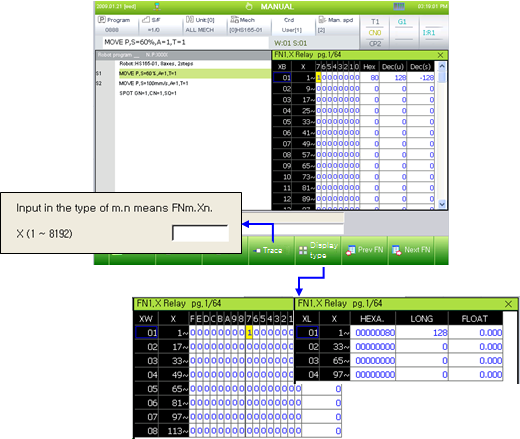

图 6.6 内置DeviceNet Master IO 监测画面
