1.2. BD525板外观
1.2. BD525板外观

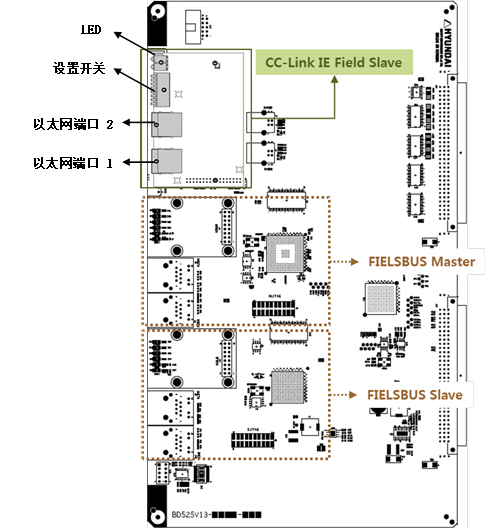

图1.1CC-Link IE Field通信板
BD525多协议通信板最多可同时支持3通道工业通信，即CC-Link IE Field从机、现场总线或实时以太网主机及从机。除CC-Link IE之外的其他现场总线或实时以太网，请参考相关协议的功能说明书。
CC-Link IE Field从机通信板以背负式（Piggy-back）安装于BD525板上，配有设置开关、4个LED及2个以太网端口。
※ 参考) CC-Link IE Field从机支持BD525硬件版本V1.3以上。
(1) 设置开关
用设置开关可选择节点号及LED显示项目。
当开关的第1~7号针(PIN)都处于On时(设定值=127)，节点号采用已设置在主板上的值，这可在示教器上更改。(请参考3.1CC-Link IE 从机设置)
当开关第1~7号针的设定值在1~120范围内时，节点号则采用设置为开关的值，此时，不可在示教器上更改节点号。
开关第8号针处于On时，LED3、LED4分别显示以太网端口的链接状态。
开关第8号针处于Off时，LED3、LED4则分别显示数据收发状态。
表1‑1 设置开关
| 说明 | 备注 | ||
针号 | 用途 | 值 | ||
1~7 | 节点号 | 0 | 错误(Error LED点亮) | 更改时 重启电源后 反映 |
1~120 | 节点号 | |||
121~126 | 错误(Error LED点亮) | |||
127 | TP节点号设置(Default) | |||
8 | LED显示 | 1(On) | LED3:Link1, LED4:Link2 | 更改后 立即反映 |
0(Off) | LED3:RD,LED4:SD (Default) | |||
(2) LED
表1‑2 LED状态
| 说明 | ||
序号 | 显示 | 状态 | |
1 | Run | 关闭 | - 电源未供应 - 无法感应到网络 - 网络超时 |
绿色 | - 正常运行 | ||
2 | Error | 关闭 | - 正常运行 - 电源未供应 |
红色 | - Station运行异常 - 节点号重复 - 主机参数错误 - 初始化的异常Station地址 | ||
红色闪烁 | - 连接错误 | ||
3 | RD LED (设置开关第8号针=Off) | 关闭 | - 无数据接收 - 电源未供应 |
绿色 | - 接收数据 | ||
Link 2 (设置开关第8号针=On) | 关闭 | - 无数据链接 - 电源未供应 | |
绿色 | - 连接以太网链接 | ||
4 | SD LED (设置开关第8号针=Off) | 关闭 | - 无数据传输 - 电源未供应 |
绿色 | - 传输数据 | ||
Link 1 (设置开关第8号针=On) | 关闭 | - 无数据链接 - 电源未供应 | |
绿色 | - 连接以太网链接 | ||
