1.4. Hi5a CSP+文件

若安装Hi5a BD525 CC-Link IE Field从机CSP+文件，就能在图形环境中设置网络。

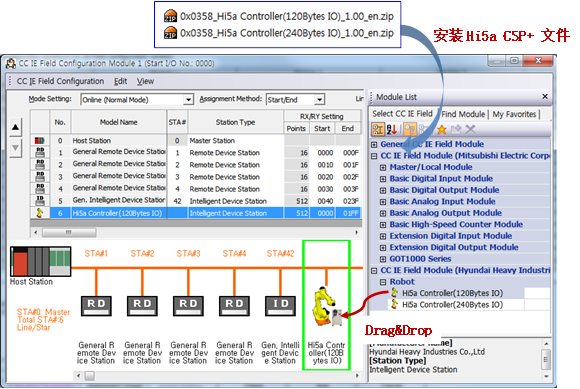

图1.2CC-Link IE网络设置

BD525 CC-Link IE Field从机按设定条件可分别使用120字节或240字节（输入/输出）。因此，请把两个CSP+文件都安装好，或先按设定条件安装CSP+文件后使用。

表1‑4 CSP+文件

数据映射

CSP+ 文件

使用模块

RX/RY/

RWr/RWw=FB5

0x0358_Hi5a Controller(120Bytes IO)_x.xx_en.zip

Hi5a Controller(120Bytes IO)

RX/RY=FB5

RWr/RWw=FB3

0x0358_Hi5a Controller(240Bytes IO)_x.xx_en.zip

Hi5a Controller(240Bytes IO)

Hi5a BD525 CC-Link IE Field从机CSP+ 文件可通过以下网站下载。请在网站上点击FieldbusConfig项目，下载文件并解压后，使用[BD525 CC-Link IE Field Slave CSP File]文件夹中的CSP+文件。

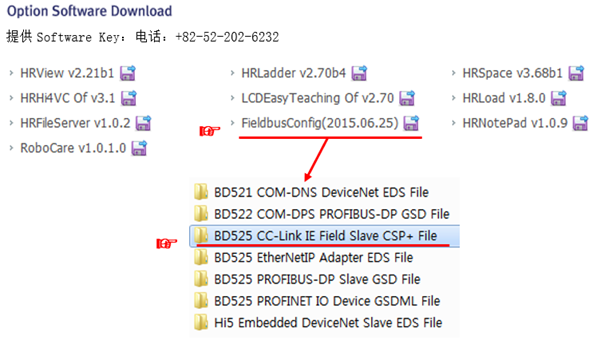

图1.3 CSP+文件下载

有关CSP+文件安装的详细方法，请参考3.3CC-Link IE Field 设置用例
