3.6.3. 允许转矩和转动惯量计算示例 (HS180 Case)

3.6.3. 允许转矩和转动惯量计算示例 (HS180 Case)



(1)   例 #1 简单2-D 模型





图 3.10 2-D 负载模型





M - 负载重量

Jxx -从负载重心到 X 方向上的转动惯量

Jyy -从负载重心到 Y 方向上的转动惯量

Jzz -从负载重心到 Z 方向上的转动惯量

Ja4 - R2 轴旋转中心的转动惯量

Ja5 - B 轴旋转中心的转动惯量

Ja6 - R1 轴旋转中心的转动惯量



☞ 负载条件: 长度和宽度为 260mm、厚度为260mm的不锈钢(总重量138.15kg)



①    重量限制

负载重量:



②    允许转矩的限值

B 轴重心位置             LX = 350mm、LY = 0mm、LZ = -60mm

从B、R1轴至重心之间的距离如下：

B轴基线长度

R1轴基线长度

B轴的负载转矩

R1轴负载转矩



③    允许转动惯量的限值

重心上负载的转动惯量 Jxx= 1.56kgm2、Jyy= 1.56 kgm2、Jzz= 1.56kgm2

B 轴转动惯量(Ja5)

R1 轴转动惯量 (Ja6)



④    总结

因为重量、转矩和转动惯量都符合限制条件、所以这个模型是安全的







(2)   例#2复杂3-D模型

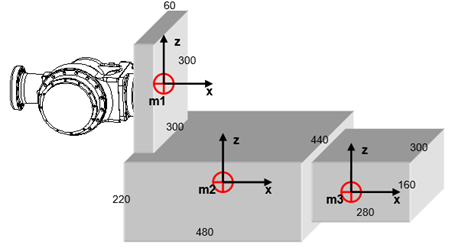

图 3.11 3-D 负载模型 2-D 形状





铝块形状的组合

(σ=0.0027 g/mm3、 : 176.3 kg)

m1 (60×300×300)           14.6kg

m2 (480×440×220)          125.4kg

m3 (280×300×160)          36.3kg



mi – i 块负载重量

LXi – i 块上 X 轴方向的重心位置

LYi – i 块上 Y 轴方向的重心位置

LZi – i 块上 Z 轴方向的重心位置



①  重量限制

负载重量:



②    允许力矩的限值



您可以计算出从 B 轴旋转中心到总负载的重心位置、如下所示。





 (与Y 轴对称)





从 B轴旋转中心到总负载的重心位置  = 520.85mm,  = 0mm,  = -238.47mm



从B轴至重心之间的距离

从R1轴至重心之间的距离



B 轴 负载转矩

R1 轴 负载转矩



X1 y1 z1 – m1 块的 x、y 和 z 方向上的长度

X2 y2 z2 – m2 块的 x、y 和 z 方向上的长度

X3 y3 z3 – m3 块的 x、y 和 z 方向上的长度



LX1、LY1、LZ1 – 从 B 轴旋转中心到 m1 块上的重心位置

LX2、LY2、LZ2 – 从 B 轴旋转中心到 m2 块上的重心位置

LX3、LY3、LZ3 – 从 B 轴旋转中心到 m3 块上的重心位置



Jxx1、Jyy1、Jzz1 – 从 m1 块重心到 x、y 和 z 轴的转动惯量

Jxx2、Jyy2、Jzz2 – 从 m2 块重心到 x、y 和 z 轴的转动惯量

Jxx3、Jyy3、Jzz3 – 从 m3 快重心到 x、y 和 z 轴的转动惯量



图 3.12 3-D 负载模型 3-D 形状



③    允许转动惯量的限值



表 3‑3 分块重心的转动惯量

块重量 (kg)	重心 (LX、LY、LZ)	Jxx	Jyy	Jzz
m1 (14.6)	(0.25, 0, 0)	0.219 kgm2	0.114 kgm2	0.114 kgm2
m2 (125.4)	(0.48, 0, -0.26)	2.530 kgm2	2.915 kgm2	4.433 kgm2
m3 (36.3)	(0.89, 0, -0.26)	0.350 kgm2	0.314 kgm2	0.509 kgm2



B 轴转动惯量 (Ja5)



R1 轴转动惯量 (Ja6)



④    总结

因为重量、转矩和转动惯量都符合限制条件、所以这个模型是安全的
