5.6.2.2. 数字输出

5.6.2.2. 数字输出



数字输出为提供给使用MOSFET的双向输出32点。按用户的便利、通过连接器和接线端子输入各16点的信号、其中8点为继电切点输出。



(1)   通过接线端子输入

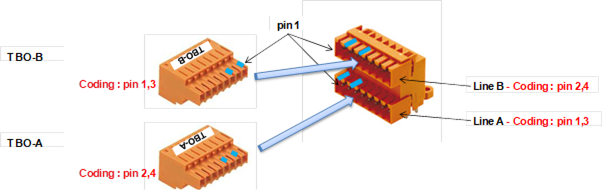

图5.38 LDIO板(BD58A)的数字输出用接线端子TBO



表 5‑14 LDIO板(BD58A)数字输出接线端子TBO的端头结构

接线端子名称	端头号码	信号名	功能说明
TBO - A	1	P2	电源输出: DC24V
	2	OUT11	数字输出11(继电切点输出)
	3	OUT12	数字输出12(继电切点输出)
	4	OUT13	数字输出13(继电切点输出)
	5	OUT14	数字输出14(继电切点输出)
	6	OUT15	数字输出15(继电切点输出)
	7	OUT16	数字输出16(继电切点输出)
	8	OUT17	数字输出17(继电切点输出)
	9	OUT18	数字输出18(继电切点输出)
	10	M2	电源输出: DC24V GND
TBO - B	1	P2	电源输出: DC24V
	2	OUT21	数字输出21
	3	OUT22	数字输出22
	4	OUT23	数字输出23
	5	OUT24	数字输出24
	6	OUT25	数字输出25
	7	OUT26	数字输出26
	8	OUT27	数字输出27
	9	OUT28	数字输出28
	10	M2	电源 输出: DC24V GND



BD58AV20以上的版本下由BD58AV10提供的8点继电器触点输出变更为N Channel FET输出方式。



表5-15 LDIO板(BD58A)的各版本数字输出接线端子TBO端子组成

板名称	接线端子 名称	端子 编号	信号名称	功能说明
通用	TBO - A	1	P2	电源输出: DC24V
BD58AV10		2~9	OUT11~18	数字输出 11~18 (继电器触点输出)
BD58AV20 以上版本				数字输出 11~18 (N Channel FET 输出)
通用		10	M2	电源输出: DC24V GND



(2)   通过连接器输出



下面的图表所示为数字输出用连接器CNO的PIN结构。

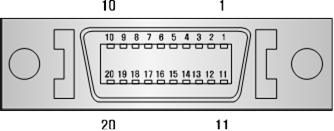

(a) 板侧(3M MDR 10220-52A2JL)

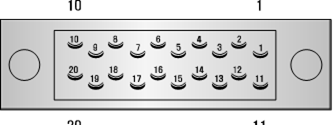

(b) 插头侧3M MDR 10120-3000VE (HOOD: 10320-52F0-008)



图5.39 LDIO板(BD58A)的CNO连接器



表5‑16 LDIO板(BD58A)数字输入连接器CNO的PIN结构

PIN号码	信号名	功能说明
1	OUT31	数字输出31
2	OUT32	数字输出32
3	OUT33	数字输出33
4	OUT34	数字输出34
5	OUT35	数字输出35
6	OUT36	数字输出36
7	OUT37	数字输出37
8	OUT38	数字输出38
9	M2	电源输出: DC24V GND
10	P2	电源输出: DC24V
11	IN41	数字输入41
12	IN42	数字输入42
13	IN43	数字输入43
14	IN44	数字输入44
15	IN45	数字输入45
16	IN46	数字输入46
17	IN47	数字输入47
18	IN48	数字输入48
19	M2	电源输出: DC24V GND
20	P2	电源输出: DC24V



使用固态继电器的输出配置如下.



l 输出元件: 固态继电器输出

l 额定输出=125 mA(连续负载电流)、24V DC



继电器触点的输出规格如下。



l 输出元件 : 继电器触点输出

l 额定输出  = 5A/24VDC, 5A/250VAC



在BD58AV20以上的版本下FET输出规格如下。



l 输出元件 : N Channel FET输出

l 额定输出 = 1A/24VDC



用户连接输出信号以如下图所示的方式。

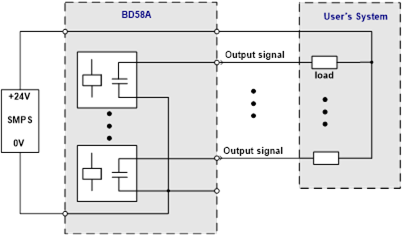

图 5.40 LDIO板(BD58A)的输出信号结线方式(固态继电器)

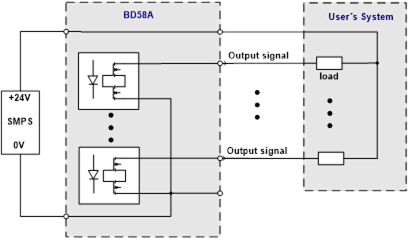

图5.41 LDIO板(BD58A)的输出信号结线方式(继电切点)

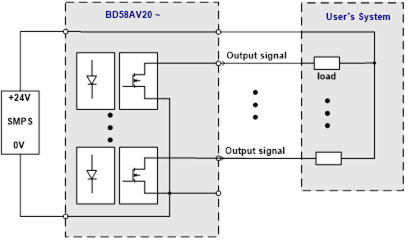

图5.42 LDIO板BD58AV20以上版本下FET输出信号结线方法
