5.6.2.5. CAN通信用连接器 CANS1、 CANS2
5.6.2.5. CAN通信用连接器: CANS1、 CANS2
CAN通信用连接器为如下图所示的PIN配置、安装2个同样的连接器。这其实CAN通信的电缆结构为菊花链方式的关系。因此、连接任何连接器也运用上是没问题。

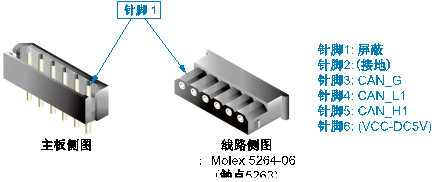

图 5.45 LDIO板(BD58A)的CAN连接器连接方式
板设置在CAN通讯系统中断位置时，按照如下设置方法进行处理。
表5-19 LDIO板(BD58A)的CAN通讯中断处理方法
板类型 | 中断 处理装置 | 形态 | 设置方法 | 出厂时 设置 | |
中断时 | 非中断时 | ||||
BD58AV10 | Jumper JP1 |
|
|
|
|
SHORT | OPEN | SHORT | |||
BD58AV20 | Jumper JP1and JP3 |
|
|
|
|
全部 SHORT | 全部 OPEN | 全部SHORT | |||
BD58AV21 | DIP开关 SWC1 |
|
|
|
|
全部ON | 全部OFF | 全部 ON | |||
