6.1.26. 控制器输入3相电压检查步骤

6.1.26. 控制器输入3相电压检查步骤



(1)   请确认粘贴于控制器的铭牌电压与实际输入电压。

请确认实际供应到控制器的电压是否处于铭牌标记的电压允许范围以内。输入电压的允许范围是铭牌标记值的10%以内、以AC 220V为准应为AC 198V以上。下图显示控制器的输入电压测定方法。所测定的电压不超过允许范围时请检查电源设备。



n Hi5-N控制器: 前面开关的电源线路侧测定





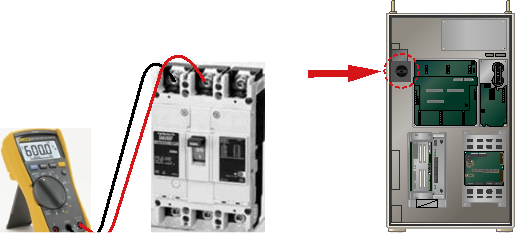

图 6.123 Hi5-N控制器的电源开关位置



警告(Warning) 测定高电压时可能会导致周边配件及相间短路、请注意。



1)    Hi5-C1X控制器: 侧面接线板的3相端子测定

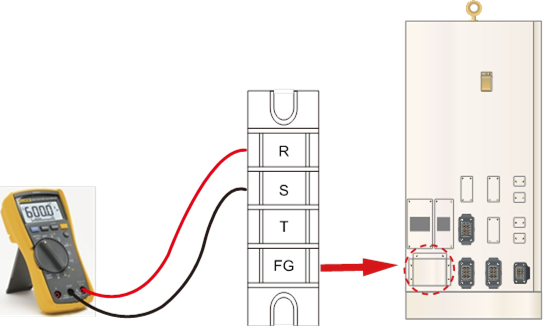

图 6.124 Hi5-C1X控制器的3相电源接线板



2)    Hi5-C0X控制器: 侧面接线板的3相端子测定

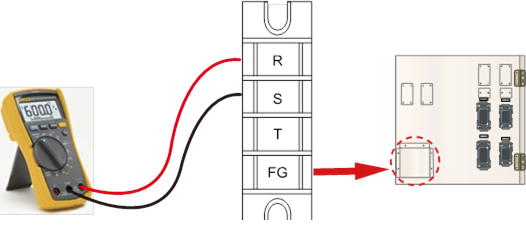

图 6.125 Hi5-C0X控制器的3相电源接线板
