6.1.25. 控制器输入单相电压检查步骤

(1) 请确认粘贴于控制器的铭牌的电压和实际输入电压。

请确认实际供应到控制器的电压是否处于铭牌标示的电压允许范围内。输入电压的允许范围处于铭牌标记的数值的10%以内、以AC 220V为准应为AC 198V以上。下图显示控制器的输入电压的测定方法。所测定的电压超过允许范围时请检查电源设备。

警告(Warning)

测定高电压时可能会有周围配件及相间短路、请注意。

n Hi5-C1X控制器: 侧面接线板的单相端子测定

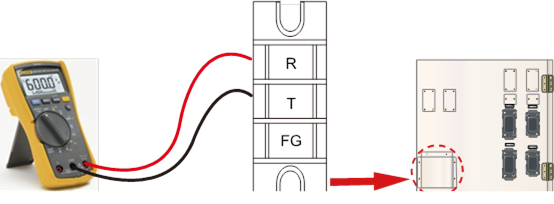

图 6.121 Hi5-C1X控制器的单相电源接线板

n Hi5-C0X控制器: 侧面接线板的单相端子测定

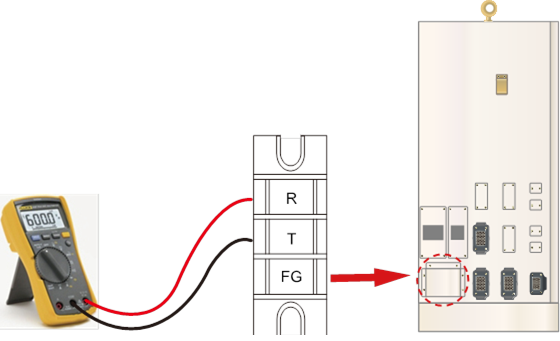

图 6.122 Hi5-C0X控制器的单相电源接线板
