6.1.27. 控制器内部3相电压检查步骤

6.1.27. 控制器内部3相电压检查步骤



(1)   请确认控制器内部的3相电源电压。

粘贴于控制器前面的电气模块(PDM)担任各种电源的分配及中继、3相电源通过电气模块内磁性开关On/Off。在马达Off状态下输入到电气模块的电压以AC 220V为准检查误差范围是否为10%以内。如果所测定的电压超过允许范围就请检查以下项目。





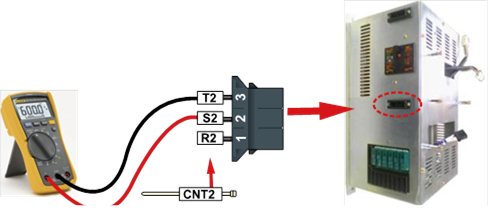

图 6.126 输入到电气模块的3相电源



警告 (Warning) 测定高电压时可能会导致周边配件及相间短路、请注意。



1)    控制器铭牌的电压为220V时

控制器输入电压为AC 220V时、从外部输入到电源开关或接线板的电压和在内部电气模块测定的电压应相同。如果有差异、就请检查3相电源配线。



2)    控制器铭牌的电压并非220V时

控制器输入电源并非为AC 220V规格时、会使用内藏的变换器将3相电源变换为AC220V后连接于电气模块。检查在电气模块侧测定的电压以AC 220V为准误差范围是否为10%以内。是否保持此状态。如果所测定的电压超出允许范围、就请检查内变换器的输入和输出端子的连接状态。内藏的变换器1次端应以控制器铭牌标记的电压连接。变换器的2次端一直被设置为AC 3相220V。输入端子与输出端子正确廉洁的状态下、输出端子的AC 3相220V没有正常输出、就是变换器不良。这时的变换器输出电压误差应为5%以内。
