5.3. 为SyCon连接于RS-232C接口的通道选择

5.3. 为SyCon连接于RS-232C接口的通道选择



SyCon是通过RS-232C电缆、只能1个Fieldbus(现场总线)模块来通信。

因此、执行SyCon之前、把BD52x的RS-232C接口该连接到安装了要设置的Fieldbus(现场总线)模块通道。



假设连接在通道3的Fieldbus(现场总线)模块上要连接SyCon。



(1)   选择『[F2]: 系统』→『2: 控制参数』→『2: 输入输出信号设置』→『10: BD52x Fieldbus(现场总线)信息与设置』

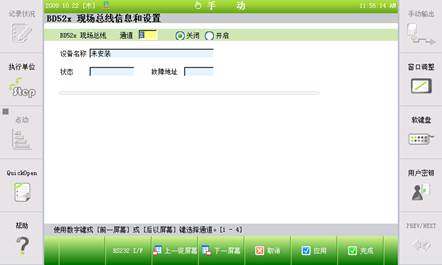

图 5.3 BD52x Fieldbus(现场总线)信息及设置界面





(2)   按『[F4]: 下一屏幕』、移动到3号通道的界面。



(3)   其状态按『[F2]: RS232 I/F』键、RS-232C接口为现在选择的通道、即连接在3号通道。



(4)   安装在BD52x板侧面的7-segment显示为现在连接RS-232C的通道编号、由此可确认。
