5.5. EDS、GSD登录文件

为Fieldbus(现场总线)主站从动的了解、需要相应从动的特性文件。

要使用从动的所特性文件该登录在SyCon。网络协议特性文件的名称为如[表 5-2]所示。

表 5‑2 各网络协议的特性文件的名称

(1) 在SyCon选择『File – Copy EDS (或Copy GSD)』菜单项目。

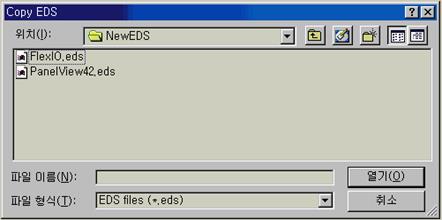

图 5.12 Copy EDS对话框(设备网(DeviceNet)的情况)

说明为设备网(DeviceNet)的登录过程为准、其他网络协议的情况如同。

在如[图 5.12]的对话框、把EDS(或 GSD)文件移动到保存的目录后、选择EDS(或GSD)文件而按“打开”键、就相应的文件登录为SyCon。

(按Ctrl键点击、可以同时选择多个文件。)

图 5.13 对应其图的bitmap文件登录。

接着如[图 5.13]、问是否登录对应的bitmap文件。如果准备好bitmap文件、就按“是(Y)”键、没有bitmap就按“否(N)”键。

准备bitmap 文件的方式、请参考[特别提醒5-1]或[特别提醒5-2].

特别提醒5-1: 为EDS bitmap文件的准备方式

为每个从动装置上表示设置、启动、诊断的3个状态、要准备3个bitmap文件。 Bitmap形式为70x40 pixel、16color(4bit)。

假设、要登录的EDS文件名是PhoSens.eds的话、3个bitmap文件的名称该设置为如下、而目录位置和要登录的EDS文件该同。

特别提醒5-2: 为GSD的bitmap文件准备方式

为每个从动装置上表示设置、启动、诊断的3个状态、要准备3个bitmap文件。 Bitmap形式为70x40 pixel、16color(4bit)。

打开要登录的GSD文件、Implementation_Type项目的此下位置该存在如下指定bitmap名称的项目。

Implementation_Type = "SPC3"

Bitmap_Device = "GP_run"

Bitmap_Diag = "GP_dia"

Bitmap_SF = "GP_sf"

3个bitmap 文件的名称与其项目为同、而目录位置和要登录的EDS文件该同。
