5.4. 利用SyCon的主站设置方式

图 5.4 Fieldbus(现场总线) 种类选择

(1) 执行SyCon S/W后、为从新构成网络要选择『File – New』菜单。出现如[图 5.4]的对话框、再选择相应的Fieldbus(现场总线)种类。(Device Net或PROFIBUS)

(2) 按[OK]键、状态如下[图 5.5]。

图 5.5 SyCon项目的初期状态

图5.6 主站插入按键

(3) 首先、该设置主站。点击如[图 5.6]的主站插入按键、就会出现如[图 5.7]的对话框。

图 5.7 主站插入对话框(设备网(DeviceNet)的例)

(4) 在左侧列表、选择安装在BD52x的网络主站模块名、而用Add键将移到右侧。各网络协议的模块如下[表 5-1]。

表 5‑1 各网络协议的模块名

(5) 设置于主站的MAC ID(通常为0)后、在Description粘贴说明(不允许空白)。按OK键后的状态为如下[图 5.8]所示。

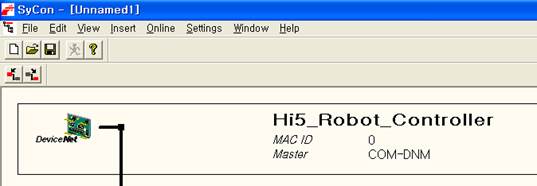

图 5.8 把主站输入完的状态(设备网(DeviceNet)的例)

(6) 为主站设置在界面的主站图上、把鼠标的右键而点击『Master Settings… 』选择菜单出现的对话框如下[图 5.9]所示、而必须与图一起设置后、按[OK]键。

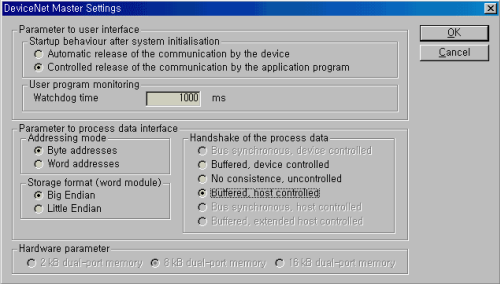

图5.9 主站 Setting对话框

(7) PROFIBUS-DP的情况是鼠标的右键点击『Master Settings…』选择菜单出现的对话框如下[图5.9]所示必须如图所示、于图一起设置后、按[OK]键。

(8) 选择主站图后『Settings – Bus Parameters』选择菜单项目、就会出现如下[图 5.10]或[图 5.11]的对话框。

图5.10 Bus Parameter对话框(设备网(DeviceNet)的情况)

图5.11 Bus Parameter对话框(PROFIBUS-DP的情况)

设置于适合Fieldbus(现场总线)网络速度的Baudrate后、按[OK]键。

n 设备网(DeviceNet)的情况:

网络内的主站及所从动的速度、必须一致。

n PROFIBUS-DP的情况:

把网络内的从动为自动地跟着主站的速度。

[图 5.12]的Optimize状态为Standard。
