1.4. Hi5控制器的CC-Link功能

Hi5控制器是CC-Link从属装置之一、可以和PLC或PC卡形态的CC-Link 主机进行I/O交换。如要在Hi5控制器上使用CC-Link功能、应安装BD570 CC-Link板或BD58A LDIO板。

BD570或BD58A板根据软件版本分为CC-Link V1.0专用、CC-Link V2.0专用或CC-Link V1.0和CC-Link V2.0综合支援型版本。(参考[表 1-2])

BD570、BD58A板的软件版本为V2.01以上时、可在示教盒上将Hi5控制器的CC-Link版本设置为CC-Link V1.0或CC-Link V2.0。但控制器主软件的版本是V31.10-00以下时不支持CC-Link版本设置功能。此时、BD570、BD58A板默认以CC-Link V2.0版本启动。为了启用CC-Link V1.0版本、请参考[1.5 Hi5控制器的 CC-Link版本选择] 。

表 1‑2 BD570、BD58A SW版本

SW版本	主SW版本	CC-Link动作	备注
V1.03 以下	无关	CC-Link V1.0	CC-Link V1.0专用软件
V2.00	无关	CC-Link V2.0	CC-Link V2.0专用软件
V2.01 V2.02	V31.10-00以下	CC-Link V2.0
	V31.10-01以上	CC-Link V1.0	在示教盒可选择CC-Link版本
	V31.10-01以上	CC-Link V2.0	在示教盒可选择CC-Link版本
V2.04 以上	V31.10-00以下	CC-Link V1.0	CC-Link V1.0专用开关ON (BD570 DSW1、BD58A DSW2 1号Pin)
	V31.10-00以下	CC-Link V2.0	CC-Link V1.0 专用开关 OFF (BD570 DSW1、BD58A DSW2 1号Pin)
	V31.10-01以上	CC-Link V1.0	在示教盒可选择CC-Link版本
	V31.10-01以上	CC-Link V2.0	在示教盒可选择CC-Link版本

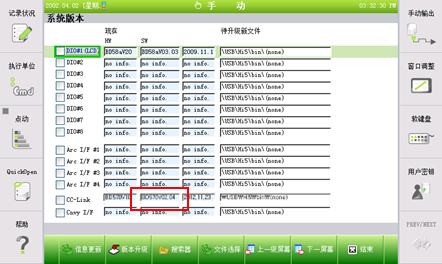

※ BD570、BD58A软件版本可选择『[F1]: 服务』→『7: 系统诊断』→『1: 系统版本』后在CC-Link项目上进行确认。

图 1.2 BD570、BD58A板的版本确认

Hi5控制器的CC-Link功能规格同[表1-3]。

表 1‑3 Hi5控制器的CC-Link规格

种类		Remote Device
最大Station数		4个
扩展Cycle设置 (CC-Link V2.0时)		4倍、2倍
输入	CC-Link V2.0	最大120bytes (960bit) (RWw0~59、RX0~127)
	CC-Link V1.0	最大32bytes (256bit) (RWw0~15、RX0~127)
输出	CC-Link V2.0	最大120 bytes (960bit) (RWr0~59、RY0~127)
	CC-Link V1.0	最大32byte (256bit) (RWr0~15、RY0~127)

※ CC-Link V2.0的2倍扩展Cyclic设置在BD570/BD58A SW版本V2.05以上受支持。
