1.6. CC-Link V1.0专用开关(SW版本 V2.04以上)
1.6. CC-Link V1.0专用开关(SW版本 V2.04以上)
这是通过BD570、BD58A板的Dip开关设置、在不受示教盒上设置的CC-Link版本选择的影响而以CC-Link V1.0版本运行的功能。控制器主软件的版本是V31.31.10-00以下、BD570或BD58A板的软件达到V2.04以上、在上述组合下、适用CC-Link V1.0时可以使用。
打开(ON)BD570板的Dip开关DSW1的1号Pin时、以CC-Link V1.0专用版本启动。相反、DSW1的1号Pin为OFF状态时、以示教盒设置的CC-Link版本启动。

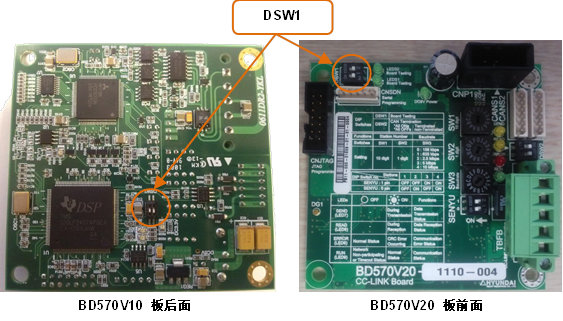

BD570V10板的DSW1搭载在板后面、BD570V20板则位于板前面。
图1.4 BD570板DSW1开关
表 1‑4 BD570 DSW1设置
开关名称 | CC-Link版本 | BD570 DSW1 | 图 | 备注 | |
1 | 2 | ||||
DSW1 | V2.0/V1.0 (可选) | OFF | 未使用 |
| 出厂状态 |
V1.0 专用 | ON | 未使用 |
|
| |
打开(ON)BD58A板的Dip开关DSW2的1号Pin时、和示教盒上设置的CC-Link版本无关、以CC-Link V1.0专用版本启动。
图1.5 BD58A板DSW1位置
表 1‑5 BD58A DSW2设置
开关名称 | CC-Link版本 | BD570 DSW2 | 图 | 备注 | |||
1 | 2 | 3 | 4 | ||||
DSW2 | V2.0/V1.0 (可选) | OFF | 未使用 | 未使用 | 未使用 |
| 出厂状态 |
V1.0 专用 | ON | 未使用 | 未使用 | 未使用 |
|
| |
