2.2. PROFIBUS主站的BD525设置

2.2. PROFIBUS主站的BD525设置



下面是STEP7上使用BD525 PROFIBUS-DP从站的设置方法相关例题。



(1)   安装BD525 PROFIBUS-DP从站GSD文件(HI5_0A12.GSD)、安装完毕后在HW Config 目录窗口的 Additional Field Devices文件夹的下级文件夹即General文件夹下出现Hi5 BD525设备。

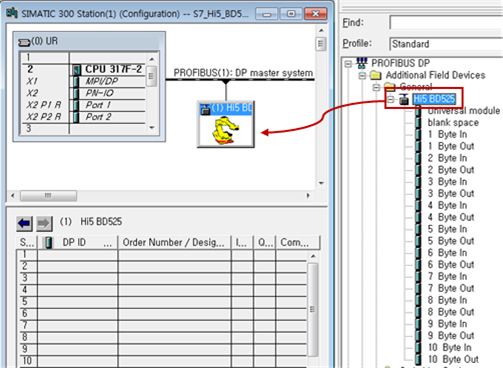

(2)   在PROFIBUS-DP主站系统上添加Hi5 BD525设备。

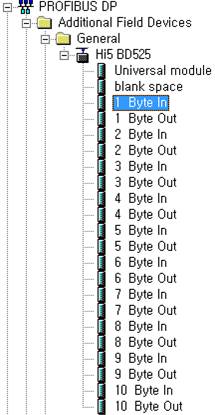

(3)   BD525 PROFIBUS-DP从站的输出输入是由如下各1~10字节的输入或输出模块组合组成。  (INPUT=输入数据的大小、OUTPUT=输出数据的大小)



l  输入模块=10字节输入模块 (INPUT/10)个+(INPUT%10)字节输入模块1个

l  输出模块=10字节输出模块 (OUTPUT/10)个+(OUTPUT%10)字节输入模块1个





Example) BD525 PROFIBUS-DP 从站的输入是120字节、输出是120字节时

ð  10字节输入模块12个+ 10字节输出模块12个



Example) BD525 PROFIBUS-DP 从站的输入是9字节、输出是16字节时

ð  9字节输入模块1个+ 10字节输出模块1个+ 6字节输出模块1个



Example) BD525 PROFIBUS-DP 从站的输入是16字节、输出是1字节时

ð  10字节输入模块1个 + 6字节输入模块 1个 + 1字节输出模块 1个



(4)   设置BD525的IO 模块。例如、输入是32字节、输出是64字节时、在模块构成和实际的STEP7上HW Config的Slot构成如下。



l  输入模块构成(32字节): 10字节输入模块3个 + 2字节输入模块1个



l  输出模块构成(64字节): 10字节输出模块 6个 + 4字节输出模块1个

l  Slot构成上、输入模块始终要在输出模块的前面。





(5)   其他具体的网络组建程序及方法请参考主站说明书。
