2.3. BD525 PROFIBUS-DP从站诊断

2.3. BD525 PROFIBUS-DP从站诊断



可通过示教器确认通信状态、设置状态、错误信息等诊断信息。



(1)   选择『[F2]: 系统』 → 『2: 控制参数』 → 『2: 输出入信号设置』 → 『15: BD525现场总线设置和诊断』项目。



(2)   PROFIBUS-DP从站相当于3号Chanel、可用『[F3]: 上一级屏幕』或『[F4]:下一屏幕』键移动到3号Chanel后确认诊断信息。

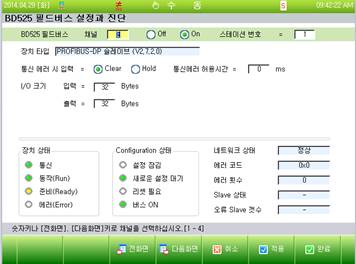

图 2.3 PROFIBUS-DP从站诊断画面



l  设备状态



LED	含义	颜色	状态	备注
通信	PROFIBUS-DP通信状态	(绿色)	进行通信
		(白色)	停止通信
动作 (Run)	PROFIBUS-DP设置状态	(绿色)	设置正常
		(白色)	设置异常
准备 (Ready)	PROFIBUS-DP设备状态	(黄色)	设备正常
		(白色)	设备异常
Error	PROFIBUS-DP错误状态	(红色)	发生错误	参考错误代码
		(白色)	没有错误



l  设置状态



LED	含义	颜色	状态	备注
锁定设置	锁定设置	(绿色)	锁定
		(白色)	解除锁定
等待新的设置	是否等待新的设置	(绿色)	等待设置
		(白色)	无设置
需要复位	需进行设备复位	(绿色)	需要复位
		(白色)	无需复位
总线ON	总线通信执行状态	(绿色)	开始通信
		(白色)	停止通信



l  网络状态



状态	含义
正常	PROFIBUS-DP通信中 (正常的IO数据交换需通过设备状态的通信LED进行确认)
停止	PROFIBUS-DP通信停止
IDLE	没有PROFIBUS-DP通信的状态
Off line	网络下线状态



l  错误代码



错误代码	含义
0x00000000	没有错误
0xC0000120	Configuration故障
0xC0000124	参数错误
0xC0000125	站地址错误
0xC0000140	网络故障
0xC0000141	通信连接结束
0xC0000142	超过通信连接限制时间
0xC0000145	通信电缆连接不良
其他	咨询



l  错误次数: 通信错误累计次数
