5.13.2.1. 数字输入

5.13.2.1. 数字输入



下面的图表显示数字输入用接线端子(TBI)的PIN结构。接线端子可将8个输入信号连接到同一个Common电源。

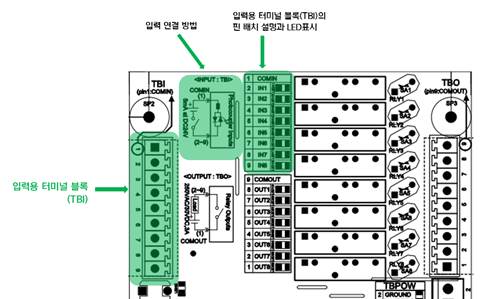

图5.83 在通用8点 IO板(BD587)上数字输入用接线端子的PIN结构



表5-44 扩展通用IO板(BD583)的数字输入用接线端子(TBI)的PIN结构

PIN号码	信号名称	信号说明
1	COMIN	COMMON电源(DC24V或DC24V Ground)
2	DI1	用户通用输入信号1*端口的第1输入
3	DI2	用户通用输入信号1*端口的第2输入
4	DI3	用户通用输入信号1*端口的第3输入
5	DI4	用户通用输入信号1*端口的第4输入
6	DI5	用户通用输入信号1*端口的第5输入
7	DI6	用户通用输入信号1*端口的第6输入
8	DI7	用户通用输入信号1*端口的第7输入
9	DI8	用户通用输入信号1*端口的第8输入

Note *) BD587板的8点输入固定为1端口。



各输入信号的电配置如下：



■     输入端元件：AC输入型光耦合器

■     额定输入信号：每1点 DC24V / 5mA

■     Common电源：24VDC 또는24VDC Ground / 40mA



用户按如下图所示的方法连接输入信号。首先，将用户专用电源+24V或Ground连接到IO板(BD587)后，按用途连接各信号到输入PIN中。

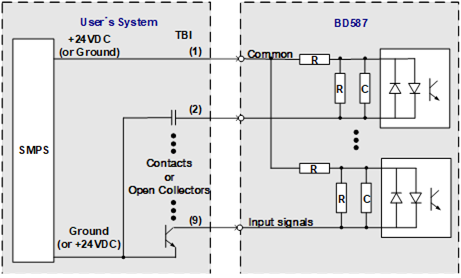

图5.84 通用8点 IO板(BD587)的输入信号结线方法
