5.13.2.2. 数字输出

5.13.2.2. 数字输出



下面的图表显示数字输出用接线端子(TBI)的PIN结构。接线端子可将8个输出信号连接到同一个Common电源。

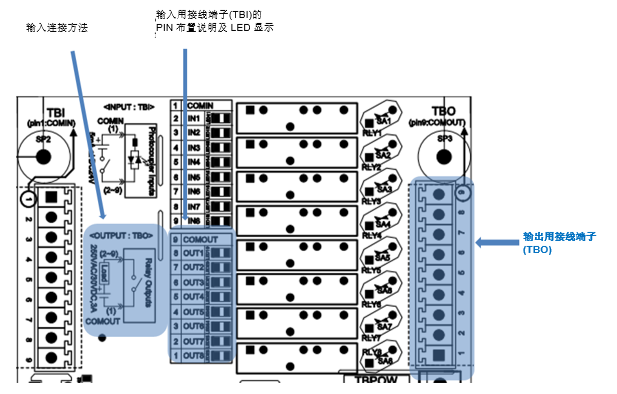

图5.85 在通用8点 IO板(BD587)上数字输出用接线端子的PIN结构



表5-45 通用8点 IO板(BD587)的数字输出用接线端子(TBO)的PIN结构

PIN号码	信号名称	信号说明
9	COMOUT	COMMON电源(DC24V或DC24V Ground)
8	DO1	用户通用输出信号1*端口的第1输出
7	DO2	用户通用输出信号1*端口的第2输出
6	DO3	用户通用输出信号1*端口的第3输出
5	DO4	用户通用输出信号1*端口的第4输出
4	DO5	用户通用输出信号1*端口的第5输出
3	DO6	用户通用输出信号1*端口的第6输出
2	DO7	用户通用输出信号1*端口的第7输出
1	DO8	用户通用输出信号1*端口的第8输出



Note *) BD587板的8点输出固定为1端口。



各输出信号的电配置如下：



n  输出端元件：继电器(AC220V, 5A)

n  额定输出信号：每1点 DC 24V, AC250V / 1A

n  Common电源：24VDC或24VDC Ground / max.3A



用户按如下图所示的方法连接输出信号。首先，将共同信号(COMMON)连接到扩展通用IO板(BD583)后，按用户连接各信号到输出PIN中。电源以8个输出信号为单位构成，可按端口分别使用。

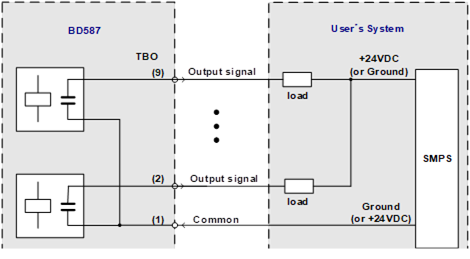

图5.86 通用8点 IO板(BD587)的输出信号结线方法
