1.3.7. 电弧焊运行信息

是通过监控窗口确认进行电弧焊的运行信息的功能。利用该功能可以方便地确认并控制下面项目。

(1) 可以确认累积焊接时间和最后循环的焊接时间。

(2) 输入焊接喷嘴（Tip)使用时间可以继续监控使用时间。如果喷嘴使用时间只留10%以下，就发出警报。超过设定的时间就再次发出警报。

(3) 可以确认焊接开始时自动进行的再试图次数和自动进行的焊着解除次数。

(4) 可以按照发生原因确认在焊接过程中机器人停止时进行的重叠次数。

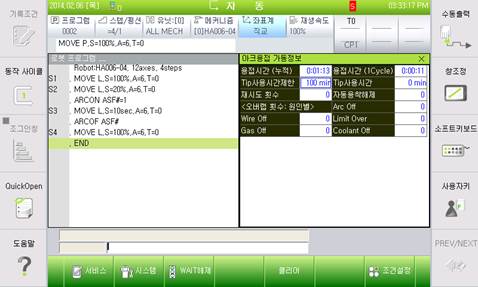

图 1.12 电弧焊运行信息监控窗口

操作方法如下。

(1) 按顺序选择『[F1]: 服务』→『1: 监控』→『13: 电弧焊运行信息』，可执行电弧焊运行信息监控窗口。或在分割的监控窗口按下[窗口调整]键可以选择。

(2) 焊接喷嘴使用时间限定功能使用方法

① 在更换焊炬喷嘴时使用。

② 将监控窗口的光标移动到“焊接喷嘴使用时间限定”名称或数字单元。

③ 按下[ENTER]。

④ 输入要使用的喷嘴的使用时间限定值。

⑤ 将监控窗口的光标移动到“喷嘴使用时间”名称或数字单元。

⑥ 按下[ENTER]，就显示“运行信息清除”窗口。

⑦ 按下所选的项目，清除喷嘴使用时间。

(3) 喷嘴使用时间限定功能使用结果

① 喷嘴使用时间达到限定时间的90%，就发出“W149: 电弧焊喷嘴的使用时间只剩下10%。”的警报。

② 在喷嘴使用超过限定时间就发出“W150：超过了电弧焊喷嘴使用限定时间。”

③ 此时，更换焊接喷嘴后再进行(2)项目的过程。
