7.1.4. 操作

7.1.4. 操作



焊接数据的查看画面可通过『[F1]:服务』→『1: 监测』→『13:电弧焊接数据』进行选择。



其他方法是利用基础画面的[调整窗格]键分割出画面后通过『[F1]:内容选择』→『13: 电弧焊接数据』进行选择。



运行查看功能基本上运行‘监控具体信息’。查看功能可用[F5]键进行切换、切换时依次轮流显示‘监控具体信息’→‘监控焊接波形’→‘监控宽银幕’→‘监控具体信息’…。



如要启用‘监控宽银幕’的自动pop-up功能、应把『[F2: 系统]』→『4: 应用参数』→『2: 电弧焊』→『16: 设置焊接中监测自动活性』设置为有效。



利用焊接波形监控的扩展功能可移动后确认对现在的过去（左）、未来（右），高的电流/电压(上）和低的电流/电压（下）。为了移动到所要的方向，接触波形监控画面，使画面激活后按下示教盒的[上/下/左/右]光标，就图表移动。如果向过去（左）或未来（右）需要较大移动，按下[SHIFT]+[左]或[SHIFT]+[右]，比不按下[SHIFT]时，其移动距离增加10倍。

为确认具体波形，按下[SHIFT]+[上]就可扩大，为了缩小确认全体波形，就按下[SHIFT]+[下]即可。在确认过去数据后要移动到现在数据，按下[ENTER]就回复到现在画面。

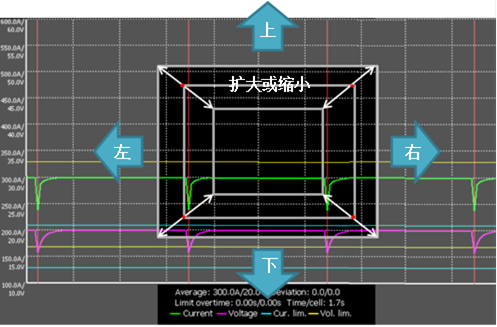

图 7.4 电弧焊波形监控扩展功能
