1.3. BD525板外观

1.3. BD525板外观

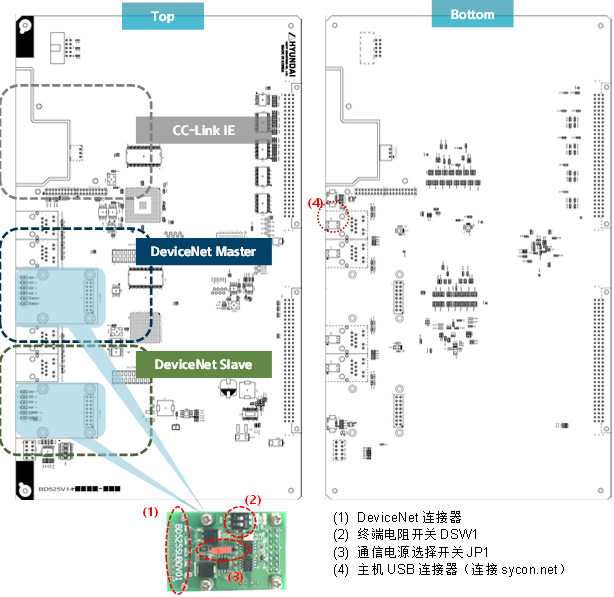

图 1.1 BD525通信板



BD525多协议通信板最多可同时支持3通道工业通信，即CC-Link IE Field从机、现场总线或实时以太网主机、从机，经过由各自所需的渠道组合而供应。



要正常使用BD525 DeviceNe主机及从机，就必须将用于DeviceNet连接的物理层子板（BD525SUBD）以背负式（Piggy-back）安装好。



(1)    DeviceNet 连接器

图 1.2 BD525 DeviceNet电缆连接

(2)   终端电阻开关DSW1

PIN码		1	2
设置	OFF	终端电阻 OFF	不启用
	ON	终端电阻 ON	不启用
开关外观

表 1‑1 BD525SUBD终端电阻设置开关

(3)   通信电源选择开关JP1

JP1应始终位于如下图所示（①）的位置，务必从外部施加通信电源（24VDC）。JP1今后可能不经预先通知从板中卸下来。

图 1.3 BD525SUBD通信电源选择开关

(4)   主机USB连接器（连接Sycon.net）

要设置BD525 DeviceNet主机的网络，就需要使用“Sycon.net”软件，其所设置的Configuration（配置）信息将通过USB下载。主机USB连接器用于连接已安装Sycon.net的PC与BD525板的USB。
