1.6. DeviceNet连接参数

图 1.4 DeviceNet网络结构

(1) 终端电阻（Terminating resistor）

l 使用内置在BD525SUBD板的终端电阻（DSW1 Pin1 On）时，请勿在外部安装终端电阻。

图 1.5 BD525SUBD终端电阻

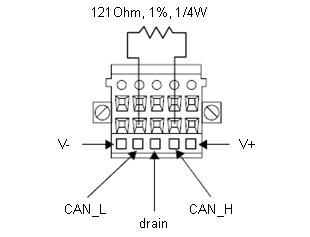

l 不使用（不启用）内置在BD525SUBD板的终端电阻（DSW Pin1 Off）时，如下图所示，请安装121Ohm（1%,1/4W）电阻。

图 1.6 安装外部终端电阻

(2) 按电缆类型分类的最大干线（Trunk Line）电缆长度

表 1‑4 DeviceNet干线（Trunk line）电缆长度

(3) 支线（Drop line）电缆长度

表 1‑5 DeviceNet支线（Drop line）电缆长度

(4) 接地 (Ground)

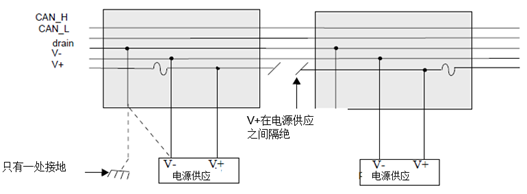

l 为了避免接地回路（Ground loops），请务必将V- conductor、Shield、Drain线仅于一处接地。同时，为了最大限度地提高接地效果并最大限度地减少外部噪声的影响，请尽量在网络上物理的中央位置上接地。

l 若使用两个以上的Power Supply（电源供应器），V+应在Power supply之间隔绝。

图 1.7 安装DeviceNet
