3.1.内置DeviceNet 的CAN端口

3.1.内置DeviceNet 的CAN端口



DeviceNet是基于CAN的工业用通信规范，Hi5a控制器是内置DeviceNet用，提供两个CAN端口。



主板(BD511)上有一个默认搭载的CAN端口，可再加装BD574板来增加CAN端口。



l 主板(BD511) CAN端口



可通过主板(BD511)上搭载的CAN端口来使用内置DeviceNet。 这时，主板(BD511)到BD5B2板已经用控制器本身的CAN电缆进行连接，所以把DeviceNet电缆连接到BD5B2板即可。

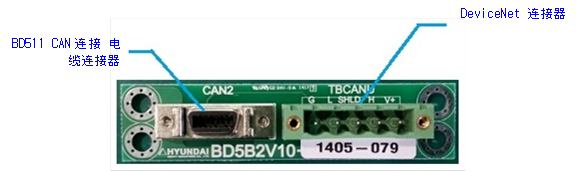

图 3.1 BD5B2板





BD5B2 接线板位于打开控制器门时的右侧Plate上。



DeviceNet电缆的详细连接请参考[3.2.BD5B2板上连接DeviceNet]内容。





l 使用BD574的CAN端口



主板(BD511)上可加装BD574板，这时DeviceNet电缆直接连接到BD574板上。

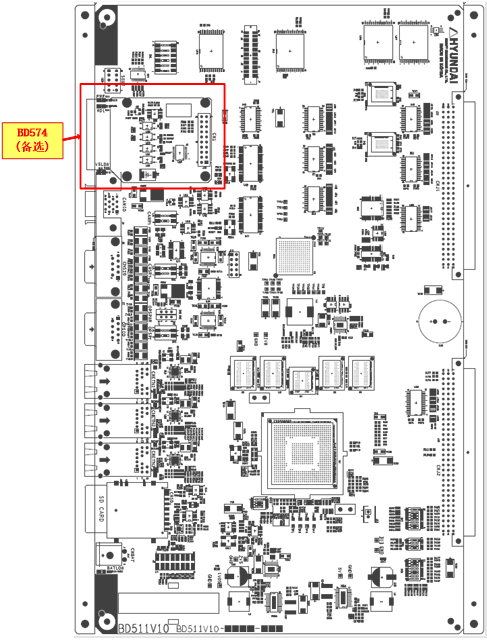

图 3.2 BD574 板
