3.2. BD574板上连接DeviceNet

3.2. BD574板上连接DeviceNet



如要通过BD574板使用内置DeviceNet Master或Slave功能，请按照下面的程序进行。

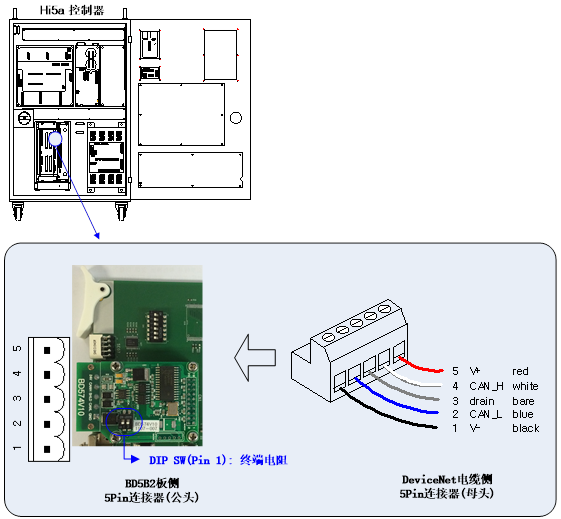

(1)  如下图所示，连接BD574板的开放式5PIN连接器和DeviceNet电缆。





图 3.3 BD574板DeviceNet连接





Hi5a控制器是整个DeviceNet 网络的终端时，打开BD574板的终端电阻开关1号Pin。终端电阻搭载在BD574板上，无需在外部另行安装。



表 3‑1 BD574终端电阻开关

开关编号		1	2
设置内容	OFF	内置DeviceNet终端电阻OFF	用户CAN终端电阻OFF
	ON	内置DeviceNet终端电阻ON	用户CAN终端电阻ON
开关外形





(2)  示教盒的内置DeviceNet设置上把CAN端口选为CAN2(BD574)。

(参看 4.1.内置DeviceNet Master信息和设置̖、4.2.内置DeviceNet Slave信息和设置)





图 3.4 选择CAN2(BD574)
