3.3. BD5B2板上连接DeviceNet

如要通过BD5B2板使用内置DeviceNet Master或Slave功能，请按如下程序进行。

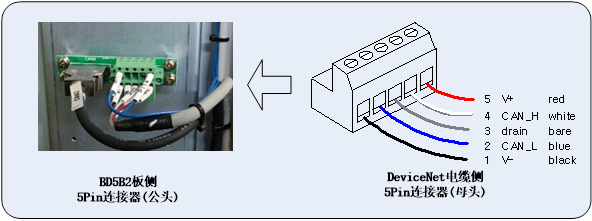

(1) 在BD5B2板的开放式5PIN连接器上连接DeviceNet电缆。

图 3.5 BD5B2板DeviceNet连接

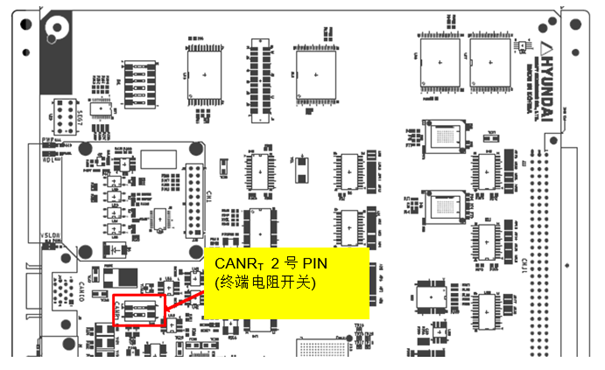

(2) Hi5a控制器是DeviceNet网络上的终端时，把BD511主板的终端电阻设置开关(CANRT)2号Pin置于On位置。

图 3.6 BD511 DeviceNet 终端电阻开关

表 3‑2 BD511终端电阻开关

(3) 在示教盒的内置DeviceNet设置中把CAN端口选为CAN1(BD5B2)。

(参看 4.1.内置DeviceNet Master信息和设置̖、4.2.内置DeviceNet Slave信息和设置)

图 3.7 选择CAN1(BD5B2)
