2.6. 检测结果 - 记录图表

2.6. 检测结果 - 记录图表

* 相关功能仅限支持V40.20-00以上。

进入[F1 : 服务] → [7: 系统诊断] → [4: 系统故障诊断记录图表] → [2: 驱动单元检测记录图表]后，即会移到如下驱动单元诊断记录图表界面。

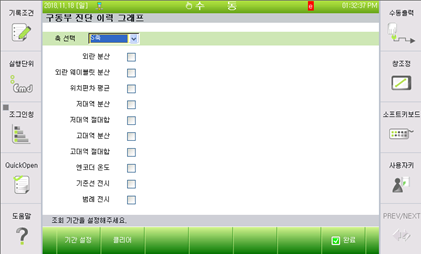

图 2.4 驱动单元诊断记录图标初始界面



只有在相关界面上设置查询期间才能正常显示图表。

点击“F1”或“期间设置”键，即会出现如下图所示的弹出框，可以设置查询期间。

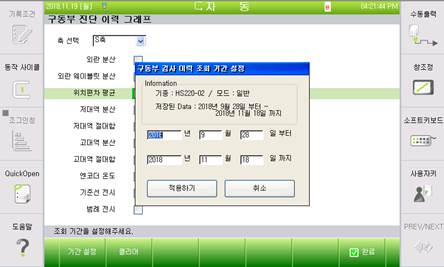

图 2.5 期间设置弹出框界面



起初在弹出框中已自动写入保存数据的第一天及最后一天日期。修改所要查询的起始日期及结束日期后按下“应用”键，系统即会导入相关日期的数据（见图），下方的指南信息（guide message）中显示当前图表信息。



※ 驱动单元诊断记录图表在初始状态下（默认）已取消外扰分散~编码器温度的勾选。

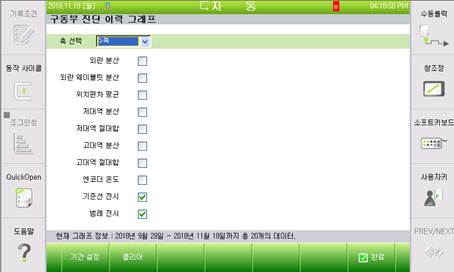

图 2.6 驱动单元诊断记录图表期间设置成功（初始界面）



是否勾选图表左侧的“轴选择”、“外扰分散”~“图例展示”，就会决定所展示出的图表，同时，如下图所示，可以调整为所需查看的图表。



※ 根据诊断驱动单元当时所做的检测设置情况，更改轴选择并勾选其他项目时，可能不存在相关条件的数据。

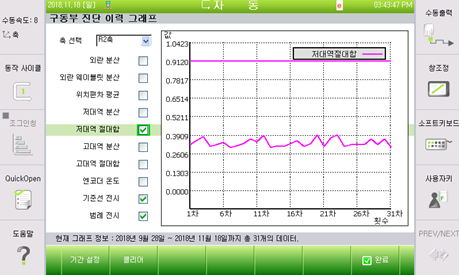

图 2.7 选择R2轴、低频段绝对值和的图表界面示例
