3.2. Ethernet/IP Adapter诊断

3.2. Ethernet/IP Adapter诊断



可在示教器上确认Ethernet/IP Adapter的通信状态、设置状态、错误信息等诊断信息。



(1)   选择『[F2]: 系统』 → 『2: 控制参数』 → 『2: 输入/输出信号设置』 → 『14: 实时以太网设置和诊断』项。



(2)   Ethernet/IP Adapter相当于3号Channel、用『[F3]: 上一画面』和『[F4]: 下一画面』键转到3号Channel。

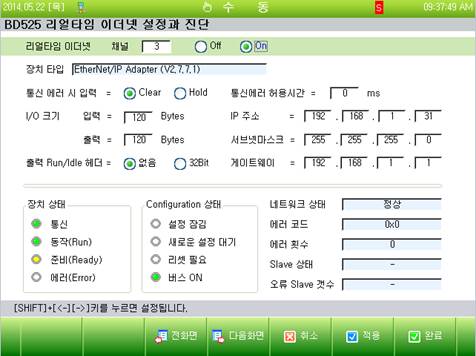

图 3.6 Ethernet/IP诊断画面



(3)   可确认装置状态、设置状态、错误代码等信息。



n 装置状态



LED	含义	颜色	状态	备注
通信	Ethernet/IP通信状态	(绿色)	执行通信
		(白色)	停止通信
动作 (Run)	Ethernet/IP设置状态	(绿色)	设置正常
		(白色)	设置异常
准备 (Ready)	Ethernet/IP装置状态	(黄色)	装置正常
		(白色)	装置异常
Error	Ethernet/IP错误状态	(红色)	发生错误	参考错误代码
		(白色)	没有错误



n 设置状态



LED	含义	颜色	状态	备注
锁定设置	锁定设置	(绿色)	锁定
		(白色)	解锁
等待新设置	等待是否进行新设置	(绿色)	等待设置
		(白色)	没有设置
需要重置	需重置装置	(绿色)	需要重置
		(白色)	无需重置
总线ON	总线通信执行状态	(绿色)	开始通信
		(白色)	终止通信



n 网络状态



状态	含义
正常	以太网通信正常
停止	以太网通信停止
IDLE	没有通信的状态
OFFLINE	网络Offline状态



n 错误代码



错误代码	含义
0x00000000	没有错误
0xC0000145	以太网电缆连接不良
0xC0000144	出现重复的IP地址
0xC0000142	连接时间到
0xC0000141	解除连接
0xC0000140	其他网络异常
其他	咨询制造商



n 错误次数: 通信错误累计次数
