3.1. CC-Link IE从机设置

要使用CC-Link IE Field从机，就需要设置节点号及网络编号请按以下流程进行设置。

(1) 请选择『[F2]:系统』 → 『2: 控制参数』 → 『2: 输入/输出信号设置』 → 『16:CC-Link IE从机设置与诊断』项目。

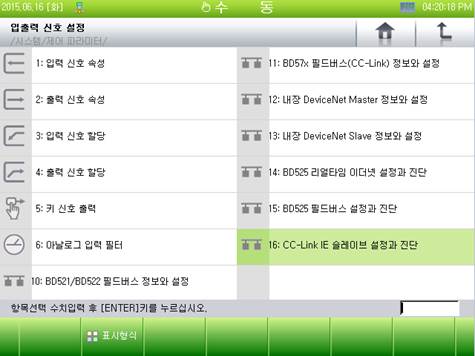

图3.1 CC-Link IE从机设置与诊断菜单

(2) 在CC-Link IE从机设置与诊断界面上，设置通信出错时输入、节点号、网络编号、输入/输出数据映射等项目后，点击“应用”键。

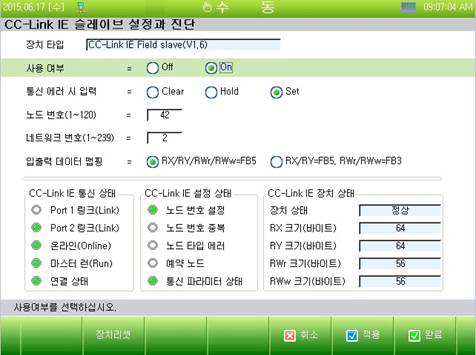

图3.2CC-Link IE Field从机设置界面

n 是否使用：

要使用（开启）CC-Link IE Field从机通信，请设置为“On”。

n 通信出错时输入：

这是当CC-Link IE Field从机通信出错时输入数据(FB5.X或FB3.X)的处理选项。若设置为“Clear”，在通信出错时将以“0”清理（解除）所有的输入数据；若设置为“Hold”，则在通信出错时维持最后一个有效值。若设置为“Set”，通信出错时所有的输入信号会设置为“1”。

n 节点号：

作为CC-Link IE Field从机节点号，有效范围为1~120。此时应与主机设置相同。

CC-Link IE 通信版的DIP开关第1~7号针应都处于ON，才能保持此设置有效。如果宫新版DIP开关（第1~7号针）设置为1~120，其值就是节点号。

n 网络编号：

作为CC-Link IE Field从机网络，有效范围为1~239。此时应与主机设置相同。

n 输入/输出数据匹配：

设置将CC-Link IE Field主机的RX/RY/RWr/RWw映射(Mapping)到Hi5a控制器的哪个客体。

表3‑1 I/O映射

CC-Link IE

主机

输入/输出数据映射

FB5.Y1~512

FB5.YB1~64

FB5.YW1~32

FB5.YL1~16

FB5.YF1~16

FB5.Y1~960

FB5.YB1~120

FB5.YW1~60

FB5.YL1~30

FB5.YF1~30

FB5.X1~512

FB5.XB1~64

FB5.XW1~32

FB5.XL1~16

FB5.XF1~16

FB5.X1~960

FB5.XB1~120

FB5.XW1~60

FB5.XL1~30

FB5.XF1~30

RWr

FB5.Y513~960

FB5.YB65~120

FB5.YW33~60

FB5.YL17~30

FB5.YF17~30

FB3.Y1~960

FB3.YB1~120

FB3.YW1~60

FB3.YL1~30

FB3.YF1~30

RWw

FB5.X513~960

FB5.XB65~120

FB5.XW33~60

FB5.XL17~30

FB5.XF17~30

FB3.X1~960

FB3.XB1~120

FB3.XW1~60

FB3.XL1~30

FB3.XF1~30

更改设置内容后，务必按下『[F6]: 应用』键才能反映/保存于控制器。同时，若在设置为“On”（是否使用）的状态下更改设置内容，其更改内容会在使设备复位或重启控制器后才反映到控制器。
