3.3. CC-Link IE Field设置用例

3.3. CC-Link IE Field设置用例



此用例说明，在GX Works2的图形界面(CC-Link IE Field构成窗口)上设置网络的方法。

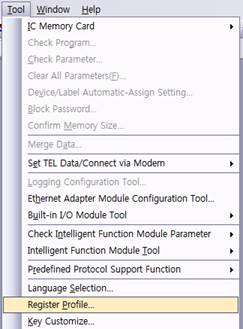

(1)    执行GX Works2的Register Profile菜单后，安装BD525 CC-Link Field从机CSP+文件。





图3.4 安装CSP+文件

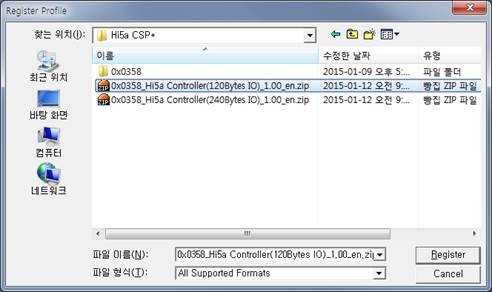

CSP+文件以压缩文件(*.zip)形式提供。选择相关CSP+文件后，点击Register键即可安装。(注意：请勿解压而直接选择。）





图3.5 选择CSP+文件

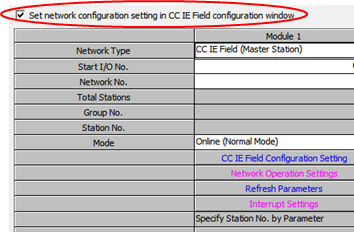

(2)   请勾选“在CC IE Field构成窗口上设置网络构成”。





图3.6 选择图形界面设置



(3)   点击“CC IE Field构成设置”来执行设置界面。





图3.7 执行CC-Link IE构成设置

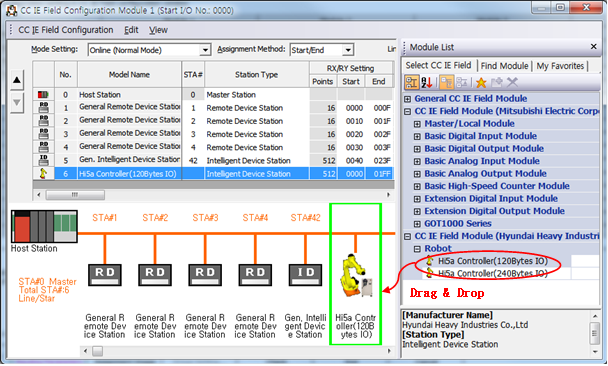

(4)   在模块列表(Moudle List)上，在CC IE Field Module(Hyundai Heavy Industries Co.,Ltd)下面的Robot中拖拽(Drag & Drop)Hi5a Controller项目。





图3.8CC-Link IE Field网络构成



(5)    关闭完成R、RY、RWw、Rwr等映射设置的界面。
