3.2. CC-Link IE Field从机诊断
3.2. CC-Link IE Field从机诊断
在CC-Link IE从机设置与诊断界面上，可诊断通信及设置状态、设备状态等。

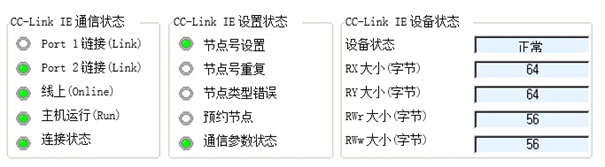

图3.3CC-Link IE从机诊断界面
(1) CC-Link IE通信状态
表3‑2CC-Link IE通信状态
项目 | 状态 | 说明 |
Port1链接 | 关闭 | 以太网链接失败 |
绿色 | 以太网连接成功 | |
Port2链接 | 关闭 | 以太网链接失败 |
绿色 | 以太网连接成功 | |
线上 | 关闭 | CC-Link IE线下 - 通信电缆连接不良 - 节点号与主机设置不一致 |
绿色 | CC-Link IE线上 | |
主机运行 | Off | CC-Link IE主机STOP |
Green | CC-Link IE主机RUN | |
连接状态 | 红色 | 通信连接不良 - 通信电缆连接不良 - 网络编号与主机设置不一致 |
绿色 | 通信连接正常 |
(2) CC-Link IE设置状态
表3‑3CC-Link IE设置状态
项目 | 状态 | 说明 |
节点号设置 | 红色 | 节点号无效 - 超出节点号设置范围 - 节点号与主机不一致 |
绿色 | 节点号正常 | |
节点号重复 | 红色 | 节点号重复 |
关闭 | 无重复的节点号 | |
节点类型错误 | 红色 | 节点类型错误 - IO大小与主机不一致 - 主机节点类型设置不一致 |
关闭 | 节点类型正常 | |
预约节点 | 黄色 | 已预约的节点 |
关闭 | 不属预约节点 | |
通信参数 设置 | 红色 | 已接收的参数无效 - 网络编号不一致 |
黄色 | 正在进行参数检查 | |
绿色 | 已接收的参数正常 | |
关闭 | 无参数 - 通信电缆连接不良 - 错误的参数ID |
(3) CC-Link IE设备状态
表3‑4CC-Link IE设备状态
项目 | 显示 | 说明 |
设备状态 | 未安装 | 未安装CC-Link IE通信板 |
OFF | 是否使用CC-Link IE从机设为Off | |
复位 | 正在进行CC-Link IE通信板复位 | |
初始化 | 正在进行CC-Link IE通信初始化 | |
错误 | CC-Link IE通信错误 | |
故障 | CC-Link IE通信板故障 | |
初始化失败 | CC-Link IE通信初始化失败 | |
正常 | CC-Link IE通信正常 | |
RX大小 | 字节数 | CC-Link IE线下 ð 已设置的数据大小 CC-Link IE线上 ð 正在与主机交换的数据大小 |
RY大小 | 字节数 | |
RWr大小 | 字节数 | |
RWw大小 | 字节数 |
