1.6.2. 机器人及周边机械的布置

必须按照以下方法布置机器人和周边器械。

(1) 连接控制器或周边装置的一次电源之前、须确认供应处电源是否已关闭。因为一次电源使用 220V、440V等高电压、有可能会发生触电事故。

(2) 在防护栏的出入口贴附[运行中禁止出入标示板、并向工作人员提醒。

(3) 控制器、联锁装置、其他操作板等应设计成在防护栏外部也可进行操作。

(4) 安装操作板时应在操作板贴附紧急停止按钮、发生紧急情况时应在操作机器人的任何地方都能即时停止设备。

(5) 机器人机体和控制器、联锁装置(Interlock)、定时器(Timer)等的配线及配管类不得妨碍工作人员的移动途径或叉车(Forklift)移动途径、这是因为可能会引发工作人员的触电或配线断线等事故。

(6) 控制器、联锁装置(Interlock)、操作板等应布置在易于查看机器人工作情况的地方。如果在不易查看到机器人工作情况的地方机器人发生异常或工作人员进行工作的时候操作机器人的话可能会引发重大事故。

(7) 如果机器人所需的工作区域比机器人可启动的工作领域更狭窄的话、就应限制机器人的工作区域。这时、可通过软限制(Soft limit)、机械定位停止梢(Stopper) 等来进行限制。如果因误操作机器人等异常操作而超出工作区域的话、事先利用工作区域限制功能来停止设备。

(8) 焊接时飞溅(Spatter)等落在工作人员身上或周围的话、就有烧伤或火灾危险。请在确保机器人监控范围的情况下安装遮光板、防护罩(Cover)等。

(9) 自动、手动操作模式应安装显眼装置、以便在稍微远处也可识别机器人的运行状态。开始自动运行的话、蜂鸣器(Buzzer)或警示灯等有用。

(10) 机器人的周边装置不应有突出部、必要时请利用防护罩等盖住突出部。一般而言、工作人员不小心触摸突出部时会引发事故、还会因机器人突然启动而工作人员受惊摔倒引发重大事故。

(11) 请勿把手伸进防护栏内部进行搬入、搬出作业物等的系统操作、有可能会导致压榨、切断等事故。

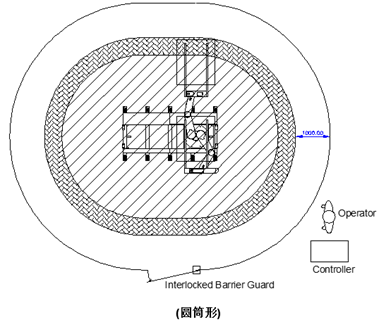

图 1.3 用机器人周边装置与工作人员的布置

图 1.4 工业用机器人周边装置与工作人员的布置
