4.5. Timing Belt检查

4.5. Timing Belt检查



小型机器人HA series系列的手腕轴驱动部采用Timing Belt。

驱动部每经过1500小时后或发生震动/噪音时、应确认Timing Belt的张力。

如果张力不适当、就可能会给机器人性能造成严重的影响。



n B轴Timing Belt的检查

①    关闭电源。

②    拆卸Arm pipe cover

③    按规定压力(F=0.2kgf)往下压Timing Belt﹑如图所示。.

④    确认压力量。

⑤    如果与适当压力量(3.4mm)不符、就请稍微松开电机法兰螺栓。

⑥    调整Timing Belt张力。

⑦    拧紧电机法兰螺栓。(75kgf·cm)

⑧    组装Arm pipe cover.

⑨    打开电源。

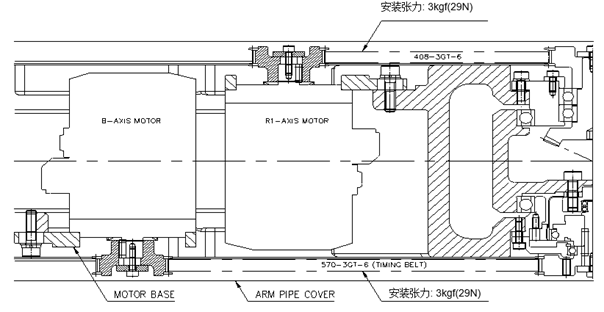

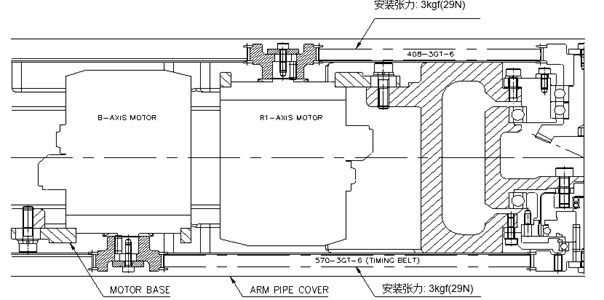

图 4.4 B轴Timing Belt张力检查部位
