2.8. 应用(APPLICATION)配线及配管图

2.8. 应用(APPLICATION)配线及配管图



机器人机体具有连接附加装备的连接器和空气装置。

下图显示用户应用连接器。

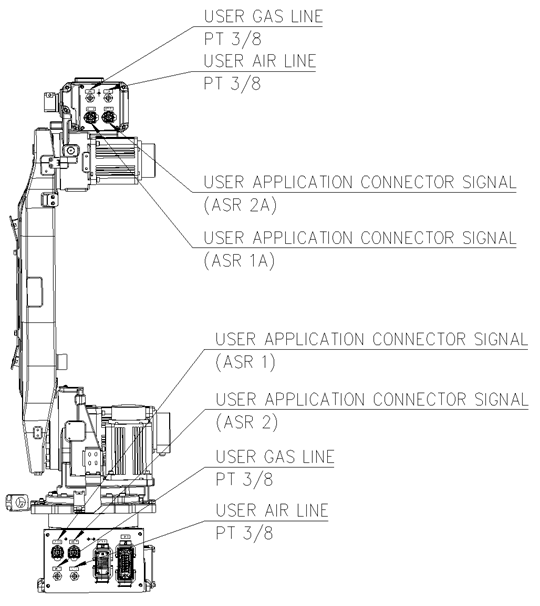

图 2.9 应用配线及配管图: [HA006B]

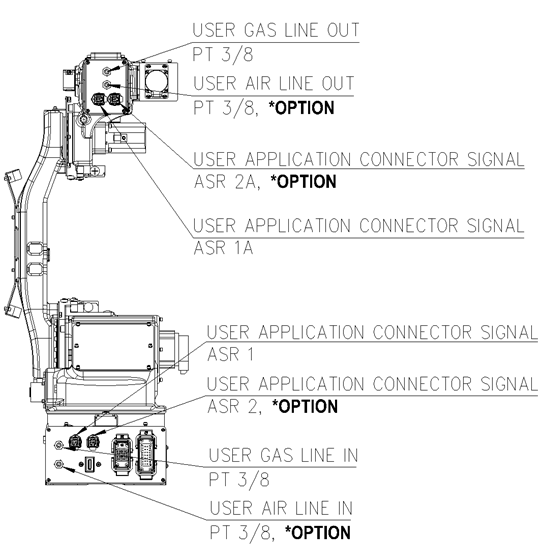

图 2.10 应用配线及配管图: [HA006L]



<ASR 1> · 电缆 : 0.75 sq * 8c · 连接器形式 : HAN 8D (M) · 相应连接器 : HAN 8D (F)

<ASR 1A> · 电缆 : 0.75 sq * 8c · 连接器形式 : HAN 8D (M) · 相应连接器 : HAN 8D (F)



图 2.11 应用配线连接器详图: [HA006B/HA006L]
