2.8. 工作线路和检查线路图

2.8. 工作线路和检查线路图



机械部分有气体单元和连接器用于将更多的设备连接到机械手上。

应用连接器如下所示.



【注意】气体连接的最大气压: 5bar (5.1 kgf/cm2, 72.5 psi)





[机械臂支撑部分]

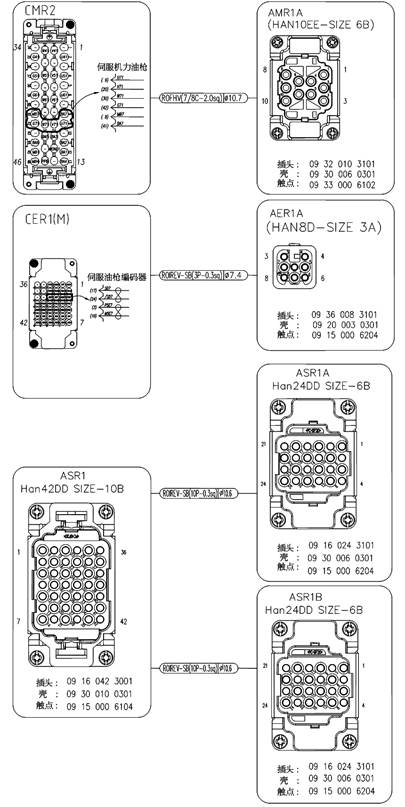

图 2.8 工作线路和检查线路图 : [HS165S/HS200S]

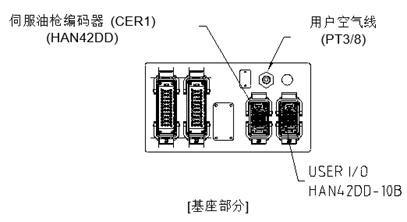

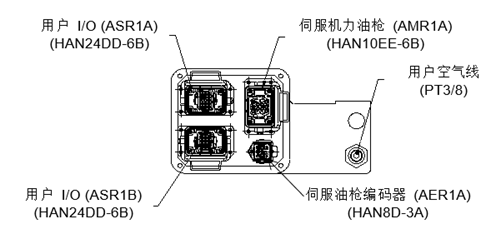

图 2.9 应用连接器细节 : [HS165S/HS200S]
