5.1.12. 腕部-齿轮箱(HX200L/HX200L-2000/HX300/HX300L/HX400)

n 更换润滑油

(1) 准备一根 A-PT1/8 润滑油针。

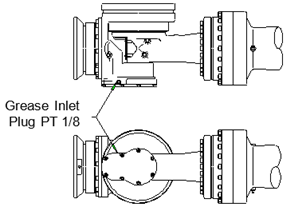

(2) 移除润滑油注入口塞子,然后装入 A-PT1/8 针。

(3) 使用润滑油枪从注入口注入润滑油。

ü 润滑油型号 : Gadus S2 V46 2

ü 润滑油用量:

HX200L/HX200L-2000 : 333cc(300g)

HX300/HX300L/HX400 : 267cc(240g)

(4) 将A-PT1/8润滑油针从润滑油注入口移除。.

(5) 排出加注过量的润滑油及余压。(参考下面排放程序)

(6) 擦拭排出口周围的润滑油后，把缠上密封带的Plug按原状进行组装。

n 换掉润滑油及加注新的润滑脂后排放加注过量的润滑油及余压的程序

(1) 为了避免在吐出润滑油时污染润滑油排油口﹑安装润滑油接盘或HOSE。

(2) 在和周边没有干扰的范围内按以下条件操作。

① 操作角度: R1轴 60°以上

② 操作速度 : 100%

③ 操作时间: 20分钟以上

(3) 用碎布擦排气口、组装插头使其恢复原状。
