15.1. 摆动状况

光标在WEAVON WEA#= 指令上面时点击[QuickOpen]键即出现如下Weaving条件编辑画面。

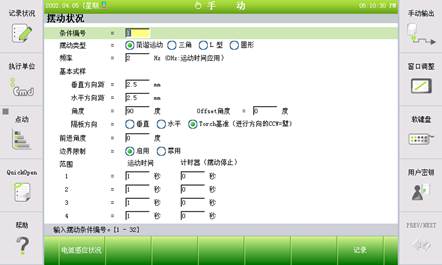

图 15.1 织造条件对话框

织造条件的每个项目的内容显示如下。

(1) 条件编号: [ 1] (范围: 1 ~ 32)

是保存Weaving动作设置的条件编号。输入数字或用[SHIFT] + [↑]、[↓]移动到当前编号的前或后面条件编号后进行编辑。

(2) 摆动类型:< 简谐运动、三角、L形、圆形>

指定织造运行类型。(6.1 参阅Weaving形态)

(3) 频率: [ 2] Hz (范围: 0.0 ~ 10.0)

设置织造频率。频率范围为0.0 ~ 10.0Hz。在频率设置为“0”的情况下、将适用移动时间。(6.2 参阅频率)

(4) 基本式样

设置织造运行图案。(6.3 参阅默认Pattern)

垂直方向距离: [2.5] (范围: 1.0 ~ 25.0mm)

水平方向距离: [2.5] (范围: 1.0 ~ 25.0mm)

角度: [90] (范围: 0.1 ~ 180.0°)

隔板方向:<垂直方向、水平方向、Torch基准>

(5) 前进角度: [0] (范围: -90.0 ~ 90.0°)

这显示织造方向与处理方向之间的角度。在这个值设置为0°的情况下、处理方向与织造方向之间彼此呈直角。(参阅6.4 前进角)

(6) 边界限制: <启用、禁用>

设置是否按照焊接开始部分和焊接结束部分的边界限定织造跟踪。在这个功能设置为有效的情况下、织造跟踪将限定于焊接部分。(参阅6.5 边界限制)

(7) 运动时间: [ 1] (范围: 0.01 ~ 10.0 sec)、计时器: [ 0] (计时器: 0.00 ~ 2.00)

在织造频率设置为“0”的情况下、将在移动时间内执行织造。设置每个部分的移动时间、以及部分之间的织造停止时间。(参阅6.6 移动时间)
