6.3. 基本式样

6.3. 基本式样



设置以下图片上的每个部件。



                           (1)壁方向:垂直方向                    (2) 壁方向:水平方向





(3) 隔板方向:火炬位置标准

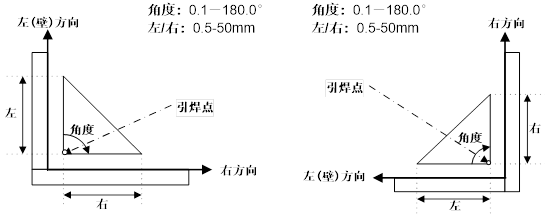

图 6.2 根据壁方向的织造部件





(1)   左方向距离: 设置左(壁)方向的距离。



(2)   右方向距离: 设置右方向的距离。



(3)   角度:

按照图6.2设置左(壁)方向和右方向角度。角度说明从左(壁)方向到右方向的角度。但是、这个角度在使用REFP 4的时候将被忽略。



(4)   隔板方向:

设置在垂直(图(1)、水平(图(2)、Torch姿势标准(图(3)中以哪一个为左(壁)方向。一般来讲左方向为垂直方向、水平方向主要用于在平面上形成180度角的Weaving。Torch姿势标准Weaving的左方向以Weaving进行方向(图(3)的进行方向是出来的方向、⊙)为基准设置为逆时针方向。如果是Torch姿势标准Weaving、则可应对左方向、也能应对Weaving进行中左方向变向的情况。





(5)   Offset角度

以Torch姿势为基准设置壁方向时、以Weaving进行方向(图(3)进行方向是出来的方向、⊙)为基准设置Weaving面的旋转角度。设为0度时把左方向和右方向的角度分成二等分。
