6.4. 输入输出信号属性及分配

(1) 可以指定于『[F2]: 系统』→『2: 控制参数』→『2: 输入/输出信号设置』的输入输出信号属性及分配的BD52x信号。

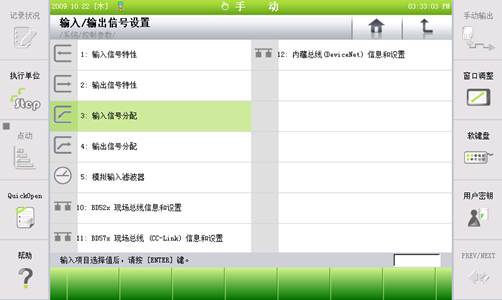

图 6.3 输入输出信号设置菜单

(2) 如果在输入信号分配的界面上、把外部RESET信号输入到BD52x的3号通道18号输入时、在编制箱输入“3.18”后、按[ENTER]键。3.18是自动变换为FB3.18。现在按『[F7]: 完成』键、就完成设置。

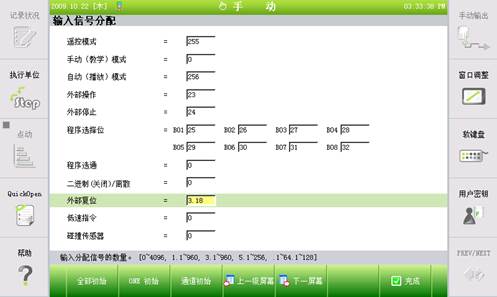

图6.4 输入信号分配

(3) 设置数值“0”意义为未分配、“1~4,100”的意义为硬连接输入。“1.n、3.n”的意义为BD52x Fieldbus(现场总线)的1、3通道。而“5.n”的意义为BD57x CC-Link
