2.3.1. BD58AV10、BD58AV20设置和连接器
2.3.1. BD58AV10、BD58AV20设置和连接器

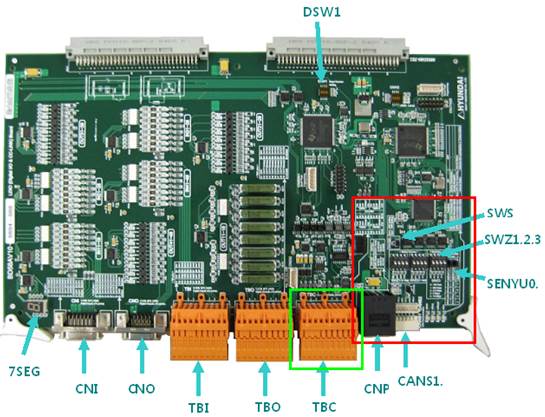

图 2.5 LDIO板(BD58AV10、BD58AV20)
专门使用于LCD生产的Hi5-C控制器、内藏有DIO Board和CC-LINK Slave功能、安装于RACK、以便确保控制器内部空间。
按BD570V10相同的方法进行设置。
表 2‑6 BD58AV10、BD58AV20 Station号及通信速度设置
开关名称 | 开关号 | 说明 | 备注 |
SW1 | 1 | station号设置(以10单位输入) : ´ 80 | 1~64 |
2 | station号设置(以10单位输入) : ´ 40 | ||
3 | station号设置(以10单位输入) : ´ 20 | ||
4 | station号设置(以10单位输入) : ´ 10 | ||
SW2 | 1 | station号设置(以1单位输入) : ´ 8 | |
2 | station号设置(以1单位输入) : ´ 4 | ||
3 | station号设置(以1单位输入) : ´ 2 | ||
4 | station号设置(以1单位输入) : ´ 1 | ||
SW3 | 1 | Baudrate设置: ´ 8 | 0(0000)=156Kbps 1(0001)=625Kbps 2(0010)=2.5Mbps 3(0011)=5Mbps |
2 | Baudrate设置: ´ 4 | ||
3 | Baudrate设置: ´ 2 | ||
4 | Baudrate设置: ´ 1 |
表 2‑7 BD58AV10、BD58AV20占有Station数设置
SENYU0 | SENYU1 | Station数 |
Open | Open | 1 |
Short | Open | 2 |
Open | Short | 3 |
Short | Short | 4 |
图 2.6 LDIO Board(BD58A)的串行通讯Terminal Block TBC
TBC-A使用于RS232与RS485之间的通讯、TBC-B是CC-Link通讯用Terminal Block。请参考[表2-8]。
表 2‑8 LDIO Board (BD58A)Terminal Block TBC的端子结构
Terminal block名称 | 端子编号 | 信号名称 | 功能说明 |
TBC - B | 1 | DA | CC-LINK DA线 |
2 | DB | CC-LINK DB线 | |
3 | DG | CC-LINK Ground | |
4 | Shield3 | CC-LINK电缆套 | |
5 | FG3 | CC-LINK电缆接地 | |
6 | DA | CC-LINK DA线 | |
7 | DB | CC-LINK DB线 | |
8 | DG | CC-LINK Ground | |
9 | Shield3 | CC-LINK电缆套 | |
10 | FG3 | CC-LINK电缆接地 |
