2.3.2. BD58AV21设置和连接器
2.3.2. BD58AV21设置和连接器

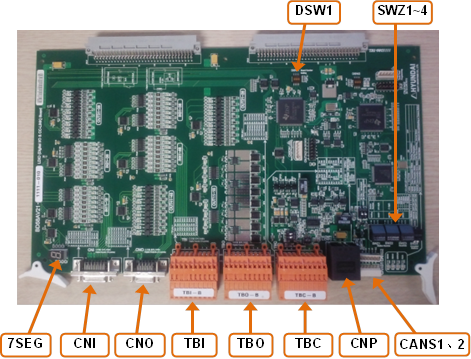

图2.7 LDIO板(BD58A21)
按BD570V20相同的方法进行设置。
表 2‑9 BD58AV21 Station号及通信速度设置
开关名称 | 用途 | 形态 | 设置方法 | 出厂设置 |
SW1 | Station号(10单位) |
| 设置Station号 = (SWZ1设置值 x 10) + SWZ2设置值 | “0” |
SW2 | Station号(1单位) |
| “1” | |
SW3 | 通信速度 |
| 0 : 125 kbps 1 : 625 kbps 2 : 2.5 Mbps 3 : 5.0 Mbps 4 : 10 Mbps | “4” |
表 2‑10 BD58AV21占有Station数设置方法
开关名称 | 形态 | 开关号 | 占有Station数设置方法 | 出厂设置 | |||
1 | 2 | 3 | 4 | ||||
SWZ4 |
| 1 (SENYU0) | OFF | ON | OFF | ON | ON |
2 (SENYU1) | OFF | OFF | ON | ON | ON | ||
TBC-A用于RS232和RS485通信、TBC-B是CC-Link通信用接线端子。
请按下表连接CC-Link通信电缆。
表 2‑11 LDIO板(BD58A)接线盒TBC的端子组成
接线盒名称 | 端子编号 | 信号名称 | 功能说明 |
TBC - B | 1 | DA | CC-LINK DA Line |
2 | DB | CC-LINK DB Line | |
3 | DG | CC-LINK Ground | |
4 | Shield3 | CC-LINK电缆包皮 | |
5 | FG3 | CC-LINK电缆接地 | |
6 | DA | CC-LINK DA Line | |
7 | DB | CC-LINK DB Line | |
8 | DG | CC-LINK Ground | |
9 | Shield3 | CC-LINK电缆包皮 | |
10 | FG3 | CC-LINK电缆接地 |
