3.5. CC-Link的系统区域
3.5. CC-Link的系统区域
使用RX/RY + RWr/RWw 模式时、可使用RX/RY区域中的最后2Bytes区域属于系统区域、不能使用。
表3-13显示系统区域。其中、“预约区域”现在可以使用、但在日后CC-Link协议的下一代版本中可能使用于其他用途。
“预约区域”的使用可能会因缺乏互换性而发生误工作、尽量不要使用。
表 3‑13 CC-Link的系统区域
Link 输入 | 信号名称 | Link 输出 | 信号名称 | |
RXn0 | 预约区域 | RYn0 | 预约区域 | |
RXn1 | RYn1 | |||
RXn2 | RYn2 | |||
RXn3 | RYn3 | |||
RXn4 | RYn4 | |||
RXn5 | RYn5 | |||
RXn6 | RYn6 | |||
RXn7 | RYn7 | |||
RXn8 | 起初数据处理申请flag | RYn8 | 起初处理完成flag | |
RXn9 | 起初数据设置完毕flag | RYn9 | 起初设置申请flag | |
RXnA | 错误状态flag | RYnA | 错误设置申请flag | |
RXnB | Remote Station ready | RYnB | 预约区域 | |
RXnC | 预约区域 | RYnC | ||
RXnD | RYnD | |||
RXnE | OS定义 | RYnE | OS定义 | |
RXnF | RYnF | |||
| Station数 | 1 | n=1 | |
2 | n=3 | |||
3 | n=5 | |||
4 | n=7 | |||
“RXn8~RXnB”和“RYn8~RYnA”使用于CC-Link通讯的自身Hand Shake、不得作为通用I/O使用。

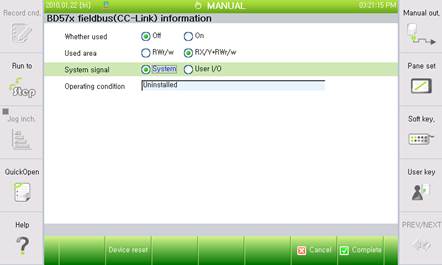

在不得已的情况下须使用这区域时、应停止Hi5控制器的这区域Hand Shake工作。如[图 3.8]所示、设置系统信号选项。
但、这些使用方式不能满足CC-Link的标准、尽可能不要使用此方式。
| 如果、 PLC侧利用RXn8~RXnB和RYn8~RYnA的Handshake、系统信号须被设置为 “系统”。 |
图 3.8 系统信号设置
