3.7. 输入信号分配

(1) 选择『[F2]: 系统』→『2: 控制参数』→『2: 输入/输出信号设置』→『3: 输入信号分配』。

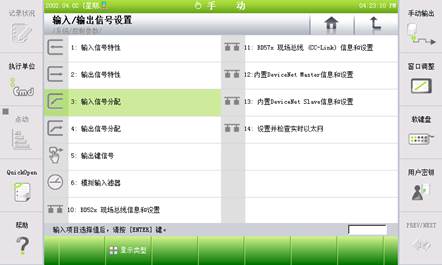

图 3.11 输入出信号设置菜单

(2) 例如、若想用CC-Link的18号输入信号接收RESET信号、就请在编辑框输入“5.18”后点击 [ENTER] 键。“5.18”会自动变更为“FB5.18”、点击『[F7]: 完成』按钮、就会完成设置。

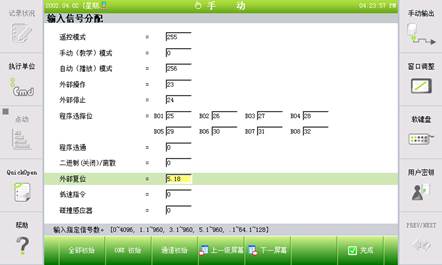

图 3.12 输入信号分配

(3) 设置值“0”表示未分配、“1~4096”表示 DI/DO(逻辑输入出)。“1.n、3.n”表示BD52x Fieldbus的1、3频道、“5.n”表示BD57x CC-Link。

(4) 点击『[F1]: ALL初始化』按钮、就会把当前画面的所有信号设为初始值(DI/DO(逻辑输入出)。

点击『[F2]: ONE初始化』按钮、就会把当前光标位置的一个信号设为初始值(DI/DO(逻辑输出)。

(5) 点击『[F3]: 频道初始化』按钮、就会显示选择频道编号(FB1~FB5)的对话框。输入5后点击[ENTER]、所有输入信号就会自动输入到CC-Link。

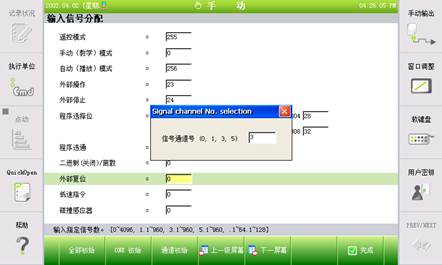

图 3.13 信号频道编号选择

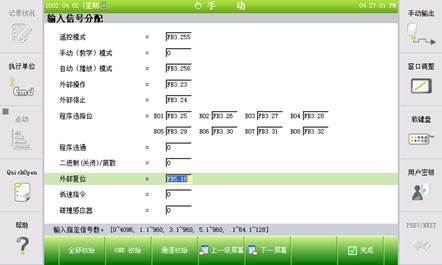

图 3.14 设为5号频道(CC-Link)的结果
