3.2. 自动设置编码器分辨力

3.2. 自动设置编码器分辨力



编码器分辨力是指传送装置(Press)的形态为直线时传送装置(Press)在移动1m后；如果是圆形则为传送装置(Press)旋转1deg后发生的脉冲数。

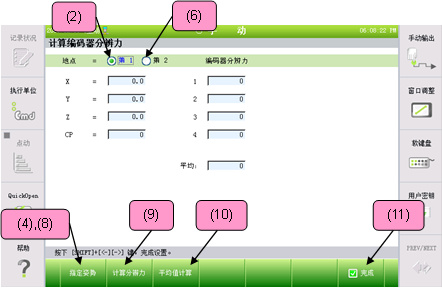

如要自动计算编码器分辨力、在/系统/应用参数/传感器同步/同步参数设置画面点击[F2:分辨力计算]。









(1)   如下图所示、作业物通过极限开关进入后停止传送装置。





(2)   把位置选为<1st>。



(3)   把机器人的Tool末端移动到作业物上面的特定位置。



(4)   按[F1: 指定姿势]即记录当前机器人的位置和编码器脉冲值。



(5)   如下图所示、启动传感器来移动作业物。(1m以上)





(6)   把位置选为<2nd>。



(7)   把机器人的Tool末端移动到(3)项指定的特定位置。



(8)   按[F1: 指定姿势]即记录当前机器人的位置和编码器脉冲值。



(9)   按[F2: 计算分辨力]即计算编码器分辨力后记录到编码器分辨力项目上。重复(1)~ (9)的过程可计算出共4个编码器分辨力。



(10) 按[F3: 平均值计算]即计算所记录的各编码器分辨力的平均值。



(11) 按[F7: 结束]即把平均值设定为编码器分辨力。
