4.3.3. 在线移位寄存

在线移位寄存器组用于保存从外部设备接收的移位量或托盘化长度与旋转值。一共有8个组。

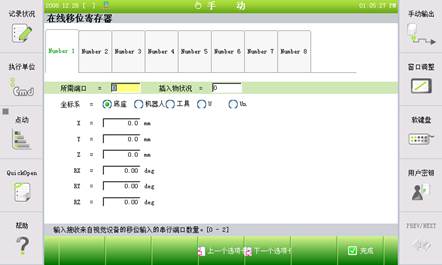

(1) 选择『[F1]:服务』 → 『2:寄存器』 → 『3:在线移位寄存』

(2) 输入数据并按[ENTER]。要存储更改的设置、按『[F7]:完成』。如果按了[ESC]、更改的数据将不被存储。

n 所需端口:设置从外部设备接收移位量的串口编号

n 插入物状况:移位量在步位置数据上被反映时、移位输入变成1。

l 选择『[F7]:条件设置』 → 『[F1]:应用参数』 → 『4:在线移位寄存器清除』、并设置<启用>。然后、在线移位寄存器值会在程序一开始自动清除到0。
