4.8.1.1. 主板

(1) 准备好存有更新版本所需的新文件的USB存储器。将这些文件放到以下目录可方便选择。

{USB存储器}/hi5/bin/hi5main*.hdi

(2) 将USB存储器安装到示教盒上。USB存储器被识别后、此图标将出现在示教盒的标题栏上。

(3) 进入『[F1]:服务』→『7:系统诊断』→『1:系统版本』屏。

(4) 将光标定位到主项上、按下[ENTER]键进行检查。<Current>行将显示主板上当前安装软件的版本和日期。

(5) <待升级新文件>列中必须显示要使用的新文件。如果试图选择的文件的路径和文件名与下表中显示的相同、则使用『[F4]:刷新』键可切换至该文件名、轻松选择合适的文件。

T/P 软件	{USB存储器}/hi5/bin/hi5tp*.exe
主板软件	{USB存储器}/hi5/bin/hi5main.hdi 或 {USB存储器}/hi5/bin/hi5sim.hdi
DSP I/O	{USB存储器}/hi5/bin/sv5_*.hex
系统I/O	{USB存储器}/hi5/bin/bd530v*.hex
用户(User) I/O	{USB存储器}/hi5/bin/bd580v*.hex
弧焊接口	{USB存储器}/hi5/bin/bd584v*.hex
CC-Link	{USB存储器}/hi5/bin/bd570v*.hex
移送机接口	{USB存储器}/hi5/bin/bd585v*.hex

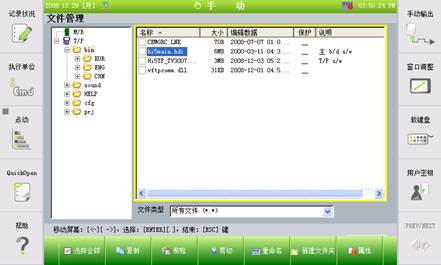

(6) 文件位于不同目录时、按『[F3]:文件选择』键打开文件选择消息框、从中查找文件。将光标放在要使用的文件上、按[ENTER]键显示从[待升级新文件]中选择的文件的路径和名称。

(7) 现在按下『[F2]:版本升级』、执行版本升级。在版本升级的过程中、不要操作而应遵守指示。
