7.5.7. 单元设置

单元是指设置利用工作程序移动的轴的组合。在此消息框、可以用机构的组合设置各种单元。

机构是各轴的组合、因此单元也是各轴的组合。但不同的是、进行点动时使用机构、单元用于在程序记录步位置。在一般的情况下单元设置为单元#0。由于这包括所有机构、包括所有轴。在此情况下、记录机器人程序的话、记录所有轴的位置、播放时也所有轴移动到该位置。

如果想要编写只操作特定机构(轴)的程序、在此菜单分配单元后使用。

(1) 由于更改系统的单元将对控制器的运行产生极大影响、因此只有工程师才能进行设置和更改。

(2) 在手动模式的初始屏幕内、依次选择『[F2]:系统』→『5:复位』→『7:单元设置』。

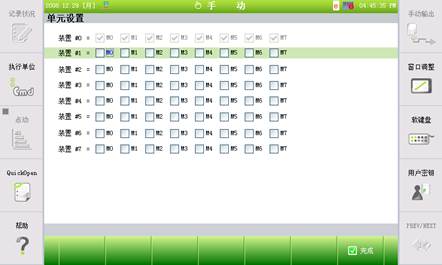

图7.57 单元设置

(3) 单元#0固定在所有机制内。

(4) 对于单元#1至#7、用户可选择多种机械。

(5) 在手动模式记录程序步骤时用户使用[单元]键能够选择单元编号、按下[记录]键只保存与该单元有关的轴位置。

(6) 从所记录的步骤按下[POS. MOD]键时、在此步上保存的单元位置将改变。

(7) 如果通过光标更改或执行这一步、所记录的当前的单元号将自动更改为在此步上记录的单元号

l 参考以下与单元有关的功能。

① 可更改姿势参数的单元。(例如:“P1.Unit=2”)

② 可指定姿势常数的单元。(例如：“P1=(12.00、13.00）UNIT2”)

③ 从PC上查看任务程序时、该单元将包括在隐藏姿态内。

(例如:“S3 MOVE、P、S=50%、A=0、T=0(12.00、27.00)UNIT2”)

(单元为0时、UNIT0不包括在内。)

l 机器人坐标系插值(interpolation)功能(MV31.06以后适用)

(1) 功能使用条件:

① 在有运行轴的系统上设置不包括运行轴的单位、步骤的坐标系应设置为“机器人”。

② 有运行轴的系统应按照包括运行轴的步骤(只支持基础坐标系插值)和不包括运行轴的步骤(只支持机器人坐标系插值)区分后进行处理。

è 没有运行轴的系统不存在相关事项。

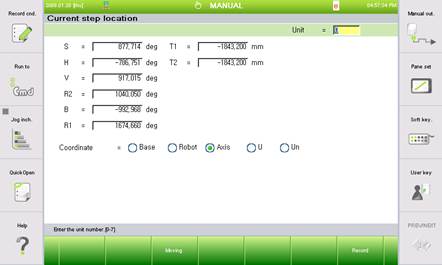

图 7.58 步骤的机器人坐标系设置

(2) 功能说明:

① 步骤的单位设置为“机器人”单独

- 坐标系记录为“机器人”或“轴角度”

è 把直线插值(L)和弧形插值(C)当作机器人坐标系基准执行。

- 若坐标系记录为“基础”、播放时进行错误处理。

è 发生“E1483步的单元和坐标设置不相一致。”错误。

- 不可执行固定工具插值、传输带同步、位置调节器同步功能。

è发生“E1484单元设置错误 - 不可使用同步功能”的错误。

② 单位为“All运行轴+机器人”

- 坐标系记录为“基础”或“用户U、Un”

è L、C插值的话在指定的“基础坐标系”或“用户坐标系”进行插值。不支持机器人坐标系插值(L、C)。

- 但、单位为“运行轴+机器人”的话、所有运行轴包括在单位里面。因此、有多个运行轴的话应把所有运行轴包括在单位。不然的话、视为与“机器人”单独的情况相同。

(3) 功能的利用方法

① 使用“多重任务处理”功能或“独立执行指令”功能独立运转运行轴的时候只有用机器人坐标系进行L、C插值才能运转。

② 利用单位功能能够进行机器人坐标系P、L、C插值。

- 支持伺服焊枪、Eqless枪

- 支持移位功能

③ 能够直观、单纯地制订程序。

- 能够容易制订只把基础轴移位后执行相同工作的程序。

- 无论基础轴位置如何、能够容易制订要执行GUN搜索的程序。
