4.3.10. 编码器继电器板(BD5D1)

4.3.10. 编码器继电器板(BD5D1)



空气吹扫正常执行后，通过继电器连接编码器信号。

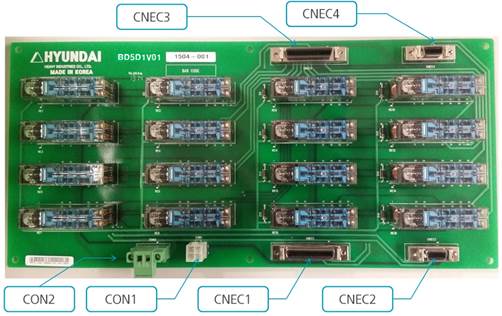

图 4.75 编码器继电器板(BD5D1配件布置图)



表 4‑80 BD5D1 连接器类型及用途

名称	用途	规格
CON1	-	OBSOLETE
CON2	继电器工作电源	BD5D0 TBO12
CNEC1	基本轴编码器	BD544 CNEC1
CNEC2	附加轴编码器	BD544 CNEC2
CNEC3	基本轴编码器	CEC1
CNEC4	附加轴编码器	CEC2
