4.3.9. 吹扫控制板(BD5D0)

4.3.9. 吹扫控制板(BD5D0)



为了保障机器人压力防爆，控制气压设备的阀门，也监控压力开关信号。

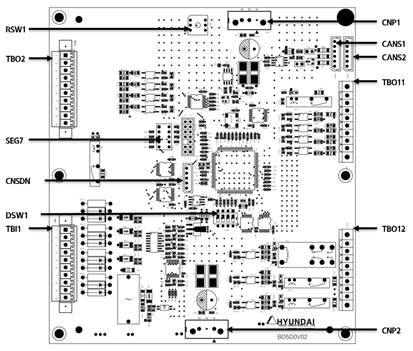

图 4.74 吹扫控制板(BD5D0)配件布置图



表 4‑79 BD5D0 连接器类型及用途

名称	用途	规格
CNP1	控制电源	5V
CNP2	24V IO电源	24V/5A SMPS
TBI1	连接压力开关	24V IO电源
TBO11	连接状态指示灯	24V IO电源
TBO12	空气吹扫阀门控制信号	24V IO电源
TBO2	吹扫状态信号	BD530 TBIO
