2.2. 电弧焊接传感功能用输入数据设定

2.2. 电弧焊接传感功能用输入数据设定



对于在电弧焊中的电流，检测方法包括模拟输入、数字输入、焊接数字。不同方法需要不同的设置。



(1) 在手动模式下选择『[F2]:系统』 → 『4:应用参数』 → 『2:电弧焊』。



(2) 电弧应用菜单的第13项可以设置“针对传感功能的数据输入设置”：[有效，无效]。在设为“有效”的状态下，点击『F1：输入信号设置』键，即会出现如下图所示的界面，可设置针对电弧焊传感功能的输入信号。

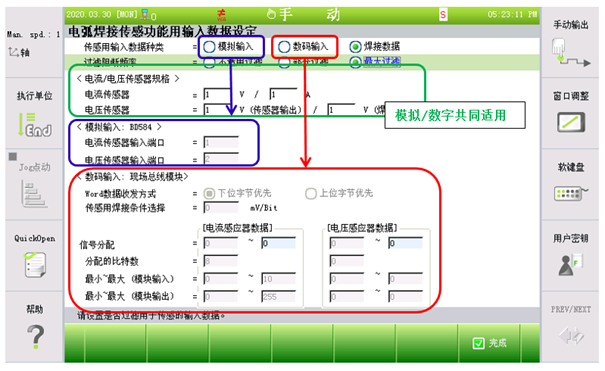

图 2.1 用于电弧传感的输入数据设置



(3) 当选择传感数据类型时，则仅会使所要设置的项目激活。



(4) 传感数据过滤用于设置所要适用于电弧传感输入信号的过滤程度。从焊机传输经过过滤（用于电弧传感）的信号时，如果设置为“不适用过滤器”或“部分过滤”，则会提高传感的响应速度。不过，若要使用普通的焊机或电流/电压传感器，则使用“最大过滤”即可。





(5) 电流/电压传感器规格共同适用于模拟输入及数字输入。请按所使用的传感器规格进行设置。



(6) 若要由控制器BD584板直接接收模拟电压输入，请选择“模拟输入”后，选择电流/电压传感器输入端口。



(7) 若要通过使用模拟电压压力专用现场总线模块以现场总线信号接收模拟电压输入，请选择“数字输入”。对于所激活的项目，请根据模块的硬件规格及通信节点设置进行输入。



(8) 当使用数字通信式焊机且焊接数据更新速度快时，可以通过利用由焊机传输的数据来执行电弧传感。此时，请选择“焊接数据”项目。
