2.5. 电弧传感监测
2.5. 电弧传感监测
(1) 执行监测
监测项目当中，若选择“26 :电弧传感数据”，则会执行电弧传感监测。
该项目只有在电弧传感许可有效的状态才能激活。
(2) 监测项目说明

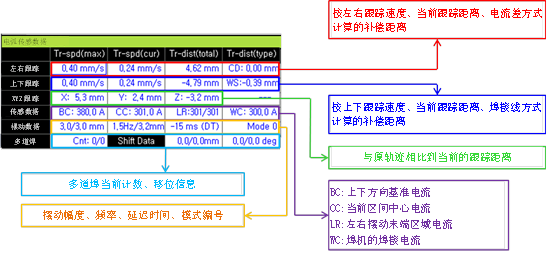

图 2.6 电弧传感监测窗口详细说明
l 左右跟踪：显示左右方向传感的跟踪速度、距离、按电流差方式计算的所要补偿的左右距离。
l 上下跟踪：显示上下方向传感的跟踪速度、距离、按焊接线方式计算的所要补偿的上下距离。
l XYZ跟踪：将与原轨迹相比跟踪到现在的距离以基础坐标系的X、Y、Z方向距离方式显示。
l 传感数据
BC:上下方向传感基准电流：
CC:用于上下方向传感的当前区间的中间部分电流
LR:当前区间的摆动末端区电流
WC:焊机的焊接电流
Mode:当前在适用中的延迟时间、模式编号
上下方向基准电流可由用户直接输入，或在焊接起始区域中将中间部分电流设置为在一定区间中的平均值。
上下方向传感时，利用基准电流与当前测量电流之差，计算出所要补偿的上下方向距离。因此，基准电流越高，焊枪与母材越近；基准电流越低，焊枪与母材则越远。
l 摆动数据：显示当前摆动幅度、摆动频率、延迟时间、模式编号。
l 多道焊：显示已保存的多道焊数据的当前/全部计数、移位距离、角度。
